Элемент с кабельным выводом 38 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Кабельный вывод промежуточного элемента используют для связи проводников контроля изоляции с внешней схемой СОДК. Узел включают в рабочую линию со стальной трубой диаметром 38 мм; он сохраняет проточную часть трубопровода и создаёт точку электрического подключения. Место установки определяют по проекту теплосети и монтажной схеме, предусматривая доступ к выводу. Изделие в ОЦ исполнении применяют на надземных участках, в проходных каналах и тоннелях. Сопоставьте варианты промежуточных элементов с кабельным выводом ППУ ОЦ с присоединениями и монтажной схемой участка. Измерения выполняют отдельные приборы, подключённые по схеме контроля.

Конструкция и изоляция

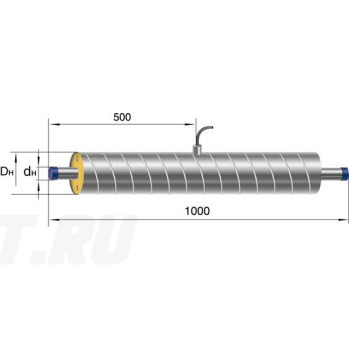

Конструкция объединяет трубную часть из стали 20, ППУ изоляцию типа 1, оцинкованную оболочку и узел выхода кабеля. Наружный диаметр рабочей трубы составляет 38 мм, толщина её стенки — 3 мм. Пенополиуретан обеспечивает теплоизоляцию, наружный металл защищает его, а кабельный вывод служит для подключения проводников СОДК. При подготовке к монтажу проверяют сохранность оболочки, цинкового покрытия и места выхода кабеля. Конструкцию этого узла и способ его герметизации уточняют по документации на выбранное исполнение.

Подбор и заказ

Начните подбор с рабочей трубы диаметром 38 мм, толщины стенки 3 мм и изоляции типа 1. Затем проверьте место подключения на схеме СОДК, положение вывода и доступ к электрическим соединениям. В заявке укажите точное наименование и количество, приложите спецификацию проекта. Число проводников, длина кабеля и состав принадлежностей требуют отдельного согласования, как и комплект приборов контроля. Для комплектации участка сравните трубы ППУ ОЦ в каталоге и сверьте их присоединения. В «Полихимпласт» по заявке согласуют производство выбранного кабельного исполнения, его цену и условия поставки.
