Концевой элемент 89 мм в ППУ ПЭ изоляции, 650(200)ЗМ ГОСТ 30732–2020

Применение

Концевой элемент трубопровода нужен там, где заканчивается участок с заводской ППУ изоляцией. Торцевая защита закрывает теплоизоляционный слой от внешнего воздействия. Чтобы купить трубы ППУ ПЭ по проекту теплосети, укажите нужное количество. Если проект предусматривает вывод ОДК, его размещение согласуют со схемой контроля. Такой узел подбирают с учётом расположения конца изолированной линии. Наружный диаметр стальной трубы — 89 мм; исполнение — 650(200)ЗМ. При выборе места установки учитывают соседние узлы и доступ к кабельному подключению, если оно предусмотрено проектом.

Конструкция и изоляция

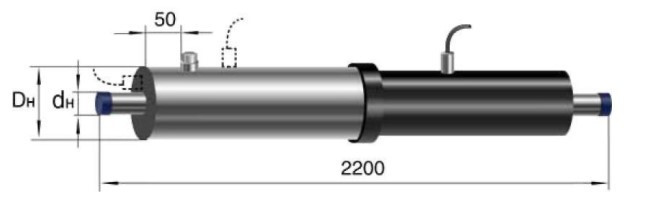

Трубная часть концевого элемента выполнена из стали и окружена пенополиуретановой теплоизоляцией с наружной полиэтиленовой оболочкой. Торец слоя ППУ закрывает защитная заглушка; проход стальной трубы остаётся открытым. Тип изоляции — 1. Для исполнения 650(200)ЗМ размеры заглушки и способ подключения ОДК уточняют по чертежу изготовителя. При наличии кабельного вывода проверяют его расположение и герметизацию. После соединения с трубопроводом восстанавливают теплоизоляцию стыков и наружную защиту от влаги.

Подбор и заказ

При заказе концевого элемента сохраните диаметр трубы и полное обозначение 650(200)ЗМ. По проекту уточните размеры полиэтиленовой оболочки, конструкцию торцевой защиты и требования к подключению ОДК. Для расчёта заказа уточните цену концевых элементов в ППУ ПЭ изоляции. Если нужен кабельный вывод, его положение и состав заказа согласуйте отдельно. Сверьте эти данные с чертежом узла, чтобы изделие подходило к примыкающему участку теплосети. Производство и условия заказа обсудите с «Полихимпласт»: передайте обозначение изделия и нужное количество.
