Неподвижная опора 530 мм в ППУ ПЭ изоляции, щит 900х40 мм ГОСТ 30732–2020

Применение

Точка закрепления трубопровода нужна для работы расчётной схемы тепловой сети. В этом месте устанавливают неподвижную опору, которая воспринимает усилия от стальной трубы и передаёт их на опорную конструкцию. Перед согласованием заказа можно посмотреть теплоизолированные трубы ППУ ПЭ. Щитовой элемент применяют по проекту участка с учётом температурных перемещений и способов их компенсации. При замене опоры на существующей трассе проверяют положение узла и связь с соседними участками. Выбор изделия должен учитывать нагрузки на закрепление, а не только присоединительный размер.

Конструкция и изоляция

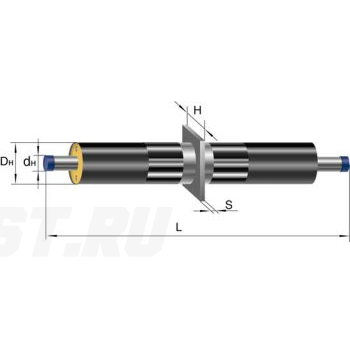

Изделие включает стальной щит и трубную часть, изолированную пенополиуретаном с наружной ПЭ оболочкой. Диаметр стальной трубы — 530 мм, высота щита — 900 мм, толщина — 40 мм. Исполнение имеет тип изоляции 1. Полиэтилен защищает слой ППУ от влаги, поэтому при работе с опорой важно не повредить оболочку и закрыть монтажные стыки по принятой технологии. Параметры стальной части сверяют с чертежом опорного узла. Железобетонная конструкция и её размеры задаются проектом; состав поставки уточняют отдельно.

Подбор и заказ

В заявке на неподвижную опору укажите размер стальной трубы, высоту и толщину щита, тип изоляции и количество изделий. Эти сведения сверяют со спецификацией и чертежом узла закрепления. Чтобы купить неподвижные опоры в ППУ ПЭ изоляции, укажите нужное количество. Если в проекте есть отдельные требования к основанию или составу поставки, приложите соответствующую документацию. В «Полихимпласт» уточните производство и цену выбранного исполнения. Комплектность согласуйте до заказа: бетонную часть узла и сам стальной элемент необходимо учитывать при подготовке заявки.
