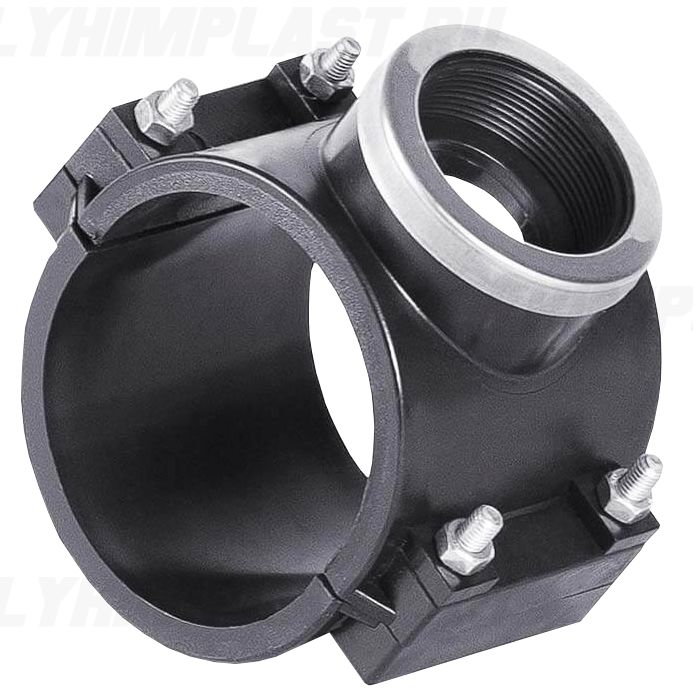

Седелка для напорной трубы НПВХ 90 мм, резьба 1″

Описание

Седелка для напорной трубы НПВХ 90 мм с резьбой 1″ предназначена для устройства ответвления от основной линии. Посадочная часть подбирается по наружному диаметру трубы, а резьбовой выход — по присоединяемому элементу. В обозначении 90х1″ трубный размер и размер резьбы относятся к разным частям изделия.

Седелка с резьбовым выходом для напорной трубы формирует подключение через стенку магистрали, а не через разрез с установкой обычного тройника. Для сопоставления присоединительных размеров рассматривают седелки с резьбовым выходом для труб НПВХ этой группы. Для прохода жидкости требуется предусмотренное конструкцией отверстие. Герметичность зависит от посадки на трубе, соответствующего уплотнения и правильной сборки присоединённой резьбовой части.

При подборе проверяют наружный диаметр 90 мм, размер и исполнение резьбы 1″, допустимый рабочий режим и условия установки. Диаметр отверстия и порядок его подготовки определяются конструкцией седелки и документацией узла. Отдельно учитывают место для присоединения арматуры, обслуживания выхода и опирания боковой обвязки.

Применение

Седелку для ответвления от трубы НПВХ применяют в распределительных водопроводах и поливных линиях, когда нужен местный резьбовой выход. Для комплектации участка с седелкой подбирают напорные трубы НПВХ с подходящими размерами и классом давления. Через совместимую арматуру или переходной элемент организуют подвод к отдельной линии либо предусмотренному проектом узлу. Расход ответвления рассчитывают с учётом диаметра отверстия, арматуры и режима магистрали.

Для обычной монтажной схемы участок отключают и снимают давление. Посадочную поверхность подготавливают, отверстие выполняют по документации, удаляя образовавшуюся стружку из зоны соединения и трубопровода. Седелку и ответвление закрепляют без перекоса, резьбу уплотняют совместимым материалом, после сборки контролируют герметичность подключения.
