Сильфонный компенсатор СКУ 125–1,6–90 в ППУ ПЭ изоляции ГОСТ 30732–2020

Применение

На участках теплосети с осевой компенсацией температурных удлинений используют сильфонные устройства, предусмотренные проектом. СКУ 125–1,6–90 в ППУ ПЭ изоляции относится к этой группе изделий. Его сильфон воспринимает изменение длины стальной линии при нагреве и охлаждении. Допустимое перемещение определяют по документации на исполнение, а требуемое — расчётом трубопровода. Расположение узла согласуют с неподвижными и направляющими опорами, чтобы движение участка соответствовало проектной схеме.

Конструкция и изоляция

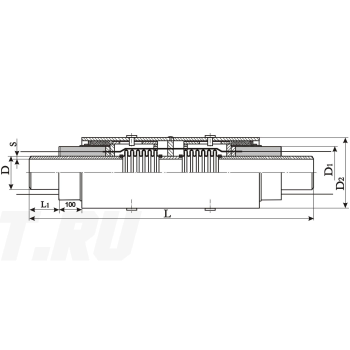

В конструкции СКУ функции компенсации и тепловой защиты выполняют разные элементы. Сильфон воспринимает осевые перемещения, пенополиуретан служит теплоизоляцией, а полиэтиленовая оболочка защищает её снаружи. Перед согласованием заказа можно посмотреть стальные трубы ППУ ПЭ. Тип изоляции этой позиции — 1. Требования ГОСТ 30732–2020 к теплоизоляционному исполнению рассматривают вместе с проектной документацией. При монтаже сохраняют целостность оболочки и защищают открытые торцы ППУ от воды; соединения с соседними трубами требуют восстановления изоляции стыков.

Подбор и заказ

Перенесите в спецификацию обозначение СКУ 125–1,6–90 и нужное количество. Представленные в каталоге сильфонные компенсаторы СКУ в ППУ изоляции и полиэтиленовой оболочке подбирают по проектной спецификации. Сопоставьте их с расчётом теплосети, а размеры стальной части и оболочки — с примыкающими трубами. Если сведения в проекте и документации различаются, исполнение следует согласовать до заказа. Направьте спецификацию в «Полихимпласт», чтобы обсудить производство и получить цену на нужное количество изделий.
