Сильфонный компенсатор СКУ 150–1,6–10 в ППУ ПЭ изоляции ГОСТ 30732–2020

Применение

СКУ 150–1,6–10 предназначен для компенсации осевых температурных перемещений трубопровода в составе тепловой сети. Сильфон позволяет воспринимать изменение длины стальных участков при нагреве и охлаждении в пределах возможностей выбранного устройства. Место установки задаёт проект: работу компенсатора связывают с расположением неподвижных и направляющих опор. При этом обозначение СКУ сохраняют полностью, а допустимые перемещения устанавливают по паспорту, не выводя их из чисел маркировки.

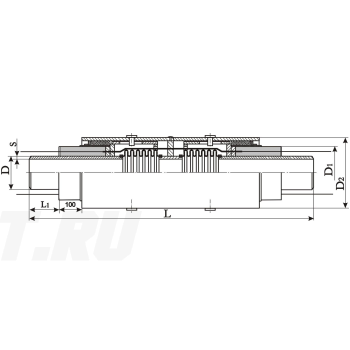

Конструкция и изоляция

Тепловую защиту изолированного компенсатора обеспечивает слой пенополиуретана. Снаружи его закрывает полиэтиленовая оболочка, а осевые перемещения воспринимает сильфонная часть устройства. Для согласования присоединений проверьте размеры фитингов ППУ ПЭ по ГОСТ 30732–2020. Тип изоляции — 1. Теплоизоляционное исполнение рассматривают с учётом ГОСТ 30732–2020 и проекта трубопровода. Перед монтажом проверяют состояние оболочки и открытых торцов ППУ. В местах присоединения к трубам восстанавливают теплоизоляционный слой и герметизируют наружную защиту стыков.

Подбор и заказ

В заявке сохраните обозначение СКУ 150–1,6–10 дословно. Перед выбором изделия сверьте эту маркировку с паспортом, затем проверьте присоединительные размеры и допустимые перемещения по технической документации. Для сравнения исполнений откройте каталог. Самостоятельно изменять числовую запись или принимать её за подтверждение рабочего хода не следует. Для согласования заказа подготовьте спецификацию проекта и количество устройств. Производство, цену и исполнение обсудите с «Полихимпласт» после проверки исходных данных.
