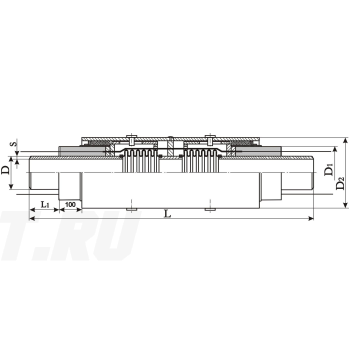

Сильфонный компенсатор СКУ 50–1,6–70 в ППУ ПЭ изоляции ГОСТ 30732–2020

Применение

СКУ 50–1,6–70 в ППУ ПЭ изоляции используют в тепловой сети для компенсации осевых температурных перемещений. Изменение длины стального трубопровода при нагреве и охлаждении воспринимает сильфонная часть устройства. Компенсатор включают в проект вместе с неподвижными и направляющими опорами: их расположение определяет работу участка. Требуемое перемещение рассчитывают для конкретной схемы, после чего сравнивают с возможностями выбранного исполнения. Эти возможности устанавливают по технической документации.

Конструкция и изоляция

За компенсацию перемещений отвечает сильфон, за тепловую защиту — пенополиуретановая изоляция. Снаружи слой ППУ закрыт полиэтиленовой оболочкой. Перед согласованием заказа можно выбрать стальные трубы ППУ ПЭ. Тип изоляции — 1. Теплоизоляционное исполнение выбирают с учётом ГОСТ 30732–2020 и проектных требований. Наружная оболочка должна оставаться целой, а торцы изоляции при хранении и монтаже — защищёнными от воды. В местах соединения устройства с трубопроводом выполняют изоляцию стыков и герметизацию внешней защитной оболочки.

Подбор и заказ

В заказе укажите СКУ 50–1,6–70, тип изоляции и нужное количество. Перед покупкой проверьте исполнение по паспорту и проекту теплосети: размеры присоединений, допустимые перемещения и условия работы должны подходить для выбранного участка. Для сравнения рассмотрите сильфонные компенсаторы СКУ в ППУ ПЭ изоляции для теплоснабжения. Числа в обозначении не заменяют эту проверку и должны сохраняться в заявке без изменений. Для получения цены направьте спецификацию в «Полихимпласт». Производство и состав заказа согласуйте после проверки модели и данных о её присоединении к трубопроводу.
