Сильфонный компенсатор СКУ 500–1,6–200 в ППУ ОЦ изоляции

Применение

Компенсатор СКУ 500–1,6–200 включают в проектную схему теплосети для восприятия осевых температурных перемещений стального трубопровода. Требуемые перемещения определяют расчётом участка с учётом условий эксплуатации и схемы закрепления трубы. Устройство должно работать в пределах параметров, подтверждённых его паспортом. Расположение неподвижных и направляющих опор рассматривают вместе с местом установки СКУ. Состав категории и варианты исполнения можно изучить подробнее перед подбором узла. Проект также определяет способ размещения компенсатора и возможность доступа к нему для осмотра.

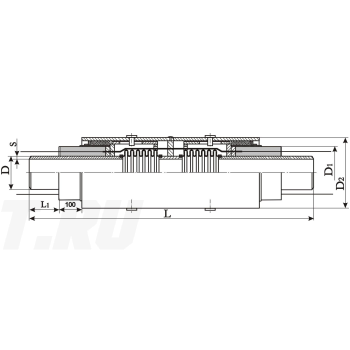

Конструкция и изоляция

Конструкция объединяет сильфонную рабочую часть, стальные присоединительные участки и наружную теплоизоляцию. Трубная часть из стали 20 имеет наружный диаметр 530 мм и толщину стенки 7 мм. Материал сильфона уточняют отдельно по паспорту устройства. ППУ изоляция типа 1 снижает теплопотери, а оцинкованная оболочка закрывает теплоизоляционный слой. При подготовке к монтажу осматривают наружный металл и цинковое покрытие. Устройство кожуха и число секций проверяют по документации выбранного исполнения.

Подбор и заказ

Включите в заявку полное обозначение СКУ 500–1,6–200, количество изделий и проектную спецификацию участка. Для подбора нужны расчётные перемещения, условия эксплуатации, схема неподвижных и направляющих опор. По паспорту уточните присоединительные размеры, монтажное положение и ограничения работы устройства. Согласуйте наружные габариты теплоизоляции и оболочки, а также комплектность поставки. Для расчёта заказа запросите цены на трубы ППУ ОЦ по спецификации соседних участков. В «Полихимпласт» запросите расчёт стоимости и обсудите производство после сверки выбранного исполнения с проектом.
