Сильфонный компенсатор СКУ 600–1,6–200 в ППУ ОЦ изоляции

Применение

Сильфонный компенсатор СКУ 600–1,6–200 предназначен для восприятия осевых температурных перемещений трубопровода тепловой сети. При нагреве и охлаждении длина стальной линии меняется; устройство компенсирует эти изменения в пределах допустимых перемещений. Его место в трассе определяют вместе со схемой неподвижных и направляющих опор. Способ размещения и доступ к компенсатору для осмотра согласуют с рабочим проектом. Сравните сильфонные компенсаторы ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Допустимые перемещения и условия работы выбранного исполнения проверяют по паспорту.

Конструкция и изоляция

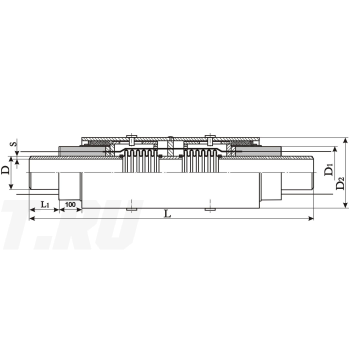

Рабочие перемещения воспринимает сильфонная часть устройства. Трубная часть выполнена из стали 20; наружный диаметр трубы — 630 мм, толщина стенки — 8 мм. Эти размеры относятся к трубе, а не к сильфону или оболочке. ППУ изоляция типа 1 ограничивает теплопотери, оцинкованная оболочка закрывает её снаружи. Материал сильфона и внутреннюю конструкцию уточняют по паспорту конкретного СКУ. При перевозке и монтаже защищают наружный металл и цинковое покрытие от повреждений, особенно в местах соединений.

Подбор и заказ

Для заказа укажите обозначение СКУ 600–1,6–200 без изменения чисел, количество устройств и приложите проектную спецификацию. Сопоставьте паспортные данные с расчётными перемещениями участка и условиями эксплуатации. Проверьте присоединительные размеры, требования к установке и схему опор; отдельно согласуйте габариты изоляции и оболочки. По этим данным в «Полихимпласт» можно обсудить производство выбранного исполнения и запросить цену. Для комплектации участка согласуйте производство фитингов ППУ ОЦ по общей спецификации. До оформления заказа уточните состав поставки и её условия.
