Патрубок чугунный гладкий с фланцем FW 500 мм

Описание

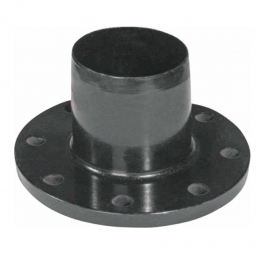

Чугунный патрубок FW 500 мм объединяет гладкий трубный конец и фланцевое присоединение. Такое исполнение выбирают для узла с уже предусмотренным принимающим раструбом. Обозначение FW относится к конкретной конструкции патрубка и учитывается при подборе детали вместо раструбного варианта.

Корпус из чугуна служит переходом между двумя способами соединения. При выборе чугунных патрубков FW можно посмотреть варианты и сопоставить их с проектными присоединениями. Трубный стык собирают с принимающим раструбом и подходящим уплотнением, а фланцевый — с ответной деталью и крепежом. Размер L для исполнения FW составляет 340 мм; монтажное положение зависит также от глубины посадки и размеров установленной арматуры.

Подбор выполняют по совместимости трубного конца и фланцевого присоединения. Для трубы проверяют наружный диаметр и геометрию стыка, для ответного фланца — сверловку и поверхность уплотнения. Допустимое давление, исполнение уплотнений и условия контакта с водой уточняют по документации узла; класс давления не назначают по одному размеру 500 мм.

Применение

Патрубок FW для перехода на фланцевое соединение используют в распределительных камерах, узлах оборудования и местах сопряжения трубопроводных элементов. В водопроводе с чугунным патрубком FW применяют раструбные трубы НПВХ, подобранные по проектным параметрам линии. Деталь позволяет вывести совместимое раструбное соединение на обслуживаемую фланцевую сторону. Для питьевого водоснабжения отдельно проверяют назначение материалов, контактирующих с транспортируемой водой.

При монтаже обеспечивают соосность деталей, параллельность фланцевых поверхностей и правильное положение прокладки. Болтовой крепёж затягивают равномерно по принятой схеме, соблюдая требования к конкретному соединению. Вес арматуры и усилия от трубопровода воспринимают предусмотренные проектом опоры, а герметичность узла проверяют после сборки.
