Тройник с шаровым краном 38х25 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Воздушник с шаровым краном предусматривают в точках теплосети, где по проекту требуется удаление воздуха. Тройник соединяет основную проходную линию с ответвлением воздушника; кран открывает и закрывает именно это ответвление. Положение узла согласуют со схемой трубопровода, оставляя доступ для обслуживания арматуры. Оцинкованную оболочку используют при надземном размещении, а также в проходных каналах и тоннелях. Сравните тройники с шаровым краном воздушника ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Условия установки и отвода воздуха определяют в проектной документации.

Конструкция и изоляция

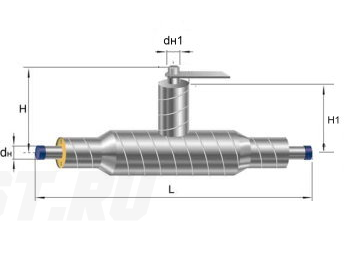

В конструкции различают стальную рабочую часть, слой пенополиуретана и наружную оцинкованную оболочку. Основание из стали 20 имеет наружный диаметр 38 мм при толщине стенки 3 мм; диаметр стального ответвления — 25 мм. Тип изоляции — 1. ППУ снижает тепловые потери изолируемого участка, а оцинкованный металл защищает этот слой снаружи. Кран на ответвлении управляет выпуском воздуха. Наружный металл и цинковое покрытие осматривают перед монтажом, особенно у соединений.

Подбор и заказ

В заявку включите обозначение тройника с обоими диаметрами, тип изоляции 1 и требуемое количество. Приложите спецификацию теплосети и рабочий чертёж с высотой ответвления и длинами присоединений. До заказа проверьте монтажные габариты и доступ к арматуре в месте установки. Давление, способ управления и комплектность крана согласуйте по документации конкретного узла. Посмотрите ассортимент фасонных изделий ППУ ОЦ, чтобы дополнить спецификацию участка подходящими изделиями. Передайте данные в «Полихимпласт», чтобы обсудить производство и получить расчёт стоимости для вашего объёма поставки.
