Тройник с шаровым краном 45х25 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Артикул: -

Тройник с шаровым краном 45х25 мм в ППУ ОЦ изоляции и оцинкованной оболочке по ГОСТ 30732–2020. Наружный диаметр стальной трубы основания — 45 мм, ответвления — 25 мм. Тип изоляции — 1. Узел используют как воздушник тепловой сети; его положение и доступ к крану определяют в проекте. Для заказа направьте в «Полихимпласт» полное наименование, количество и проектную спецификацию. Приложите чертёж для согласования габаритов и уточните параметры крана; по этим данным согласуют производство и рассчитывают цену.

Отправить заявку на расчетPDF, Word, Excel, изображения · до 5 файлов

Внутренний диаметр
40 мм
Наружный диаметр трубы
45 мм
Толщина стенки трубы
3 мм
Толщина стенки полиэтиленовой трубы-оболочки Sп
2.5 мм
Наружный диаметр оболочки
125 мм, 140 мм

Заказ по телефону8-800-700-71-80

Применение

Эстакады
Воздушники в верхних точках трубопровода на общих эстакадах.
Воздушные переходы
Выпуск воздуха на подъёме перед переходом через дорогу или реку.
Тоннели
Верхние точки трассы в тоннелях и коллекторах.
Проходные каналы
Воздушники в каналах, где к крану можно подойти.
Реконструкция
Заводской узел вместо старой врезки на действующей надземной сети.

Наши объекты

Надземные сети промышленных площадок

Реконструкция теплотрассы в г. Арзамас

Поставка теплоизолированных труп ППУ в оцинкованной оболочке для реконструкции участка теплотрассы.

Реконструкция котельной в Нижнем Новгороде

Поставка теплоизоляционных материалов для выполнения работ по реконструкции котельной в Автозаводском районе Нижнего Новгорода.

Ремонт технологогического трубопровода

Поставка труб и комплектующих для ремонта технологического трубопровода на предприятии «Альфахим».

Обустройство инженерных сетей

Поставка теплоизолированных труб для подземной прокладки в ЖК «Современный»

Ремонт магистрального трубопровода

Изготовление и поставка защитных кожухов для ремонта магистрального трубопровода на Дзержинском химическом предприятии.

Заявка на воздушники ОЦ

Нужны диаметр основания, стенка, тип изоляции и число тройников

Сертификаты

Производим по ГОСТ 30732-2020

На каждую партию тройников выдаём паспорт качества, к нему — сертификаты соответствия и на материалы. Гарантия завода на эксплуатацию — 10 лет.

Применение

Узел с воздушником нужен для удаления воздуха из тепловой сети при её заполнении и эксплуатации. Основной участок тройника включают в проходную линию, а шаровой кран располагается на ответвлении, через которое выпускают воздух. Место установки определяют по проектной схеме теплосети. Для работы с краном и его обслуживания сохраняют доступ к арматуре и месту выпуска. Начните подбор тройников с шаровым краном воздушника ППУ ОЦ со сверки присоединений и доступного места для монтажа. Тройник в оцинкованной оболочке выбирают для надземной прокладки, проходных каналов и тоннелей с учётом условий проекта.

Конструкция и изоляция

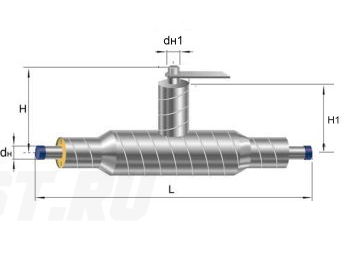

Рабочую часть образуют основание и ответвление из стали 20 с шаровым краном воздушника. Наружные диаметры этих стальных частей — 45 и 25 мм соответственно, толщина стенки основания — 3 мм. Изоляция типа 1 выполнена из пенополиуретана, который снижает тепловые потери на изолируемой части узла. Оцинкованная оболочка защищает теплоизоляционный слой снаружи. При перевозке и монтаже берегут наружный металл и цинковое покрытие; после соединения труб восстанавливают изоляцию и защиту стыков.

Подбор и заказ

Перед заказом проверьте размеры основания и ответвления по спецификации, а монтажные габариты — по чертежу. В заявке укажите полное наименование, тип изоляции 1 и количество тройников. Согласуйте высоту узла, длины присоединений и предусмотренный проектом доступ к крану. Для выбора арматуры запросите документацию с её параметрами и комплектацией. Для комплектации участка подберите фитинги ППУ ОЦ с подходящими присоединениями. В «Полихимпласт» по этой информации можно согласовать производство нужного исполнения, уточнить стоимость изделий и условия поставки.

Внутренний диаметр	40 мм
Наружный диаметр трубы	45 мм
Толщина стенки трубы	3 мм
Толщина стенки полиэтиленовой трубы-оболочки Sп	2.5 мм
Наружный диаметр оболочки	125 мм, 140 мм
Толщина стенки оцинкованной оболочки Sп	0.55 мм
Единица измерения	шт.
Наружный диаметр стальной трубы, d1,	25 мм
Длина неизолированной части изделия L	150 мм
Вес 1 м.п. (погонного метра)	11.3 кг
Наружный диаметр трубы-оболочки D1п	110 мм
Наружный диаметр трубы-оболочки D1ц	100 мм
Условный проход стальной трубы, dy кр,	20 мм
Размер L2	550 мм
ГОСТ, ТУ, серия	ГОСТ 30732-2020
Марка стали	20
Маркировка по ГОСТ	Тройник с шаровым краном воздушника 45/25-20-ППУ1-ОЦ ГОСТ 30732-2020
Предыдущий ГОСТ	30732-2006
Тип изоляции	1
Устаревшая маркировка	Тройник с шаровым краном воздушника Ст 45-25-1-ППУ-ОЦ ГОСТ 30732-2006
