Элемент с кабельным выводом 108 мм в ППУ ПЭ изоляции ГОСТ 30732–2020

Применение

Промежуточный элемент с кабельным выводом используют для подключения проводников системы оперативного дистанционного контроля к внешним линиям и приборам ОДК. Его устанавливают в точках, предусмотренных схемой контроля теплосети. Условия изготовления уточните у завода по производству труб ППУ ПЭ. Через кабельный вывод проводят измерения сигнальной цепи и контролируют состояние изоляции без её вскрытия. Расположение элемента на трассе выбирают по проекту, с учётом доступа к подключению при обслуживании. Наружный диаметр стальной трубы — 108 мм.

Конструкция и изоляция

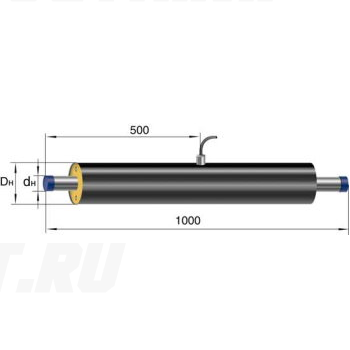

Элемент выполнен на основе стальной трубы с пенополиуретановой теплоизоляцией и полиэтиленовой оболочкой. Тип изоляции — 1. Кабельный вывод соединяет проводники ОДК в изоляционном слое с внешней цепью контроля. В месте выхода кабеля необходимо сохранять герметичность, чтобы исключить попадание влаги в ППУ. Теплоизоляционное исполнение определяют по ГОСТ 30732–2020 и проекту. При соединении со смежными трубами изоляцию монтажных стыков восстанавливают с герметизацией наружной оболочки.

Подбор и заказ

Для подбора сверяют диаметр стальной трубы с проектом теплосети и место установки со схемой ОДК. По документации уточняют размер оболочки, положение кабельного выхода и длину кабеля. Представленные в каталоге промежуточные элементы с кабельным выводом в ППУ ПЭ изоляции подбирают по проектной спецификации. В заявке в «Полихимпласт» укажите полное наименование, промежуточное исполнение и количество изделий. Приложите спецификацию или нужный фрагмент проекта, чтобы согласовать производство и цену.
