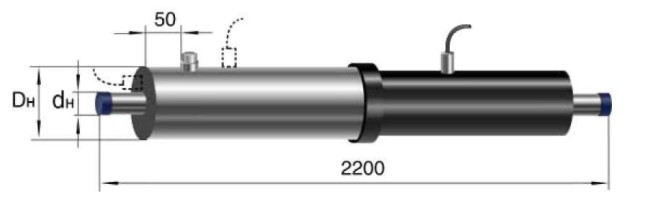

Концевой элемент 108 мм в ППУ ПЭ изоляции, 650(200)ЗМ ГОСТ 30732–2020

Применение

Концевой элемент применяют в точке завершения изолированного участка трубопровода. Его задача — оформить и защитить торец теплоизоляции. Чтобы купить трубы ППУ ПЭ для тепловой сети, сверьте исполнение с проектом. В исполнении с кабельным выводом элемент используют для подключения ОДК по проекту. Торцевая заглушка закрывает изоляционный слой, сохраняя проход стальной трубы для теплоносителя. Наружный диаметр стальной трубы — 108 мм; исполнение — 650(200)ЗМ. Место установки выбирают по схеме тепловой сети с учётом соседних узлов и направления трассы.

Конструкция и изоляция

Стальная трубная часть концевого элемента находится внутри слоя ППУ с наружной полиэтиленовой оболочкой. Торцевая заглушка защищает теплоизоляцию от внешних воздействий и не перекрывает проход трубы. Тип изоляции — 1. Размеры исполнения 650(200)ЗМ, расположение присоединений и способ подключения ОДК сверяют по чертежу изготовителя. Если предусмотрен кабельный вывод, его выполняют с герметичной защитой места выхода. При монтаже сохраняют целостность оболочки и восстанавливают теплоизоляцию стыков и защиту от влаги.

Подбор и заказ

При заказе концевого элемента сохраните диаметр трубы и полное обозначение 650(200)ЗМ. По проекту уточните размеры полиэтиленовой оболочки, конструкцию торцевой защиты и требования к подключению ОДК. Подходящие по проекту концевые элементы в ППУ ПЭ изоляции сопоставьте с монтажной схемой. Если нужен кабельный вывод, его положение и состав заказа согласуйте отдельно. Сверьте эти данные с чертежом узла, чтобы изделие подходило к примыкающему участку теплосети. Производство и условия заказа обсудите с «Полихимпласт»: передайте обозначение изделия и нужное количество.
