Элемент с кабельным выводом 219 мм в ППУ ПЭ изоляции ГОСТ 30732–2020

Применение

Промежуточное исполнение применяют для вывода проводников ОДК из ППУ изоляции к внешним кабелям и приборам. Элемент включают в трубопровод там, где проектом предусмотрена точка подключения или измерений. Перед согласованием заказа можно посмотреть раздел с трубами ППУ ПЭ. Система оперативного дистанционного контроля используется для проверки состояния теплоизоляции и сигнальной цепи. При размещении вывода учитывают доступ к нему во время обслуживания и положение соседних узлов теплосети. Наружный диаметр стальной трубы в этом исполнении — 219 мм.

Конструкция и изоляция

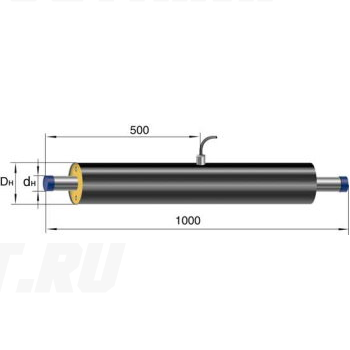

Основу изделия составляет стальная труба в пенополиуретановой изоляции с наружной полиэтиленовой оболочкой. Тип изоляции — 1. Кабель соединён с проводниками системы ОДК внутри слоя ППУ и выведен для внешнего подключения. Место его выхода должно оставаться герметичным, как и оболочка элемента. Теплоизоляционное исполнение согласуют с проектом и ГОСТ 30732–2020. В зоне соединения с трубопроводом после проверок стальной части восстанавливают теплоизоляцию и герметизируют монтажный стык.

Подбор и заказ

Для подбора сверяют диаметр стальной трубы с проектом теплосети и место установки со схемой ОДК. По документации уточняют размер оболочки, положение кабельного выхода и длину кабеля. Другие промежуточные элементы с кабельным выводом с пенополиуретановой теплоизоляцией и ПЭ оболочкой сравните по размерам и исполнению. В заявке в «Полихимпласт» укажите полное наименование, промежуточное исполнение и количество изделий. Приложите спецификацию или нужный фрагмент проекта, чтобы согласовать производство и цену.
