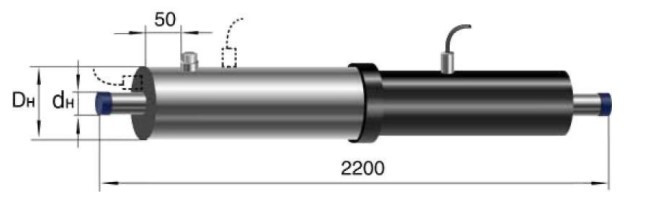

Концевой элемент 219 мм в ППУ ПЭ изоляции, 650(200)ЗМ ГОСТ 30732–2020

Артикул: -

Артикул: -

Концевой элемент 219 мм в ППУ ПЭ изоляции и полиэтиленовой оболочке по ГОСТ 30732–2020. Наружный диаметр стальной трубы — 219 мм; исполнение — 650(200)ЗМ. Тип изоляции — 1. Концевой элемент служит для защиты торца ППУ изоляции. Место установки и подключение ОДК определяют по проекту тепловой сети. Передайте в «Полихимпласт» спецификацию с обозначением изделия и количеством. Производство, цену и состав заказа уточните по заявке.

Отправить заявку на расчетPDF, Word, Excel, изображения · до 5 файлов

Внутренний диаметр
200 мм
Наружный диаметр трубы
219 мм
Толщина стенки трубы
6 мм
Толщина стенки полиэтиленовой трубы-оболочки Sп
4.9 мм
Наружный диаметр оболочки
315 мм

Заказ по телефону8-800-700-71-80

Подходящие фасонные элементы

Применение

Вводы в здания
Элемент на вводе в тепловой пункт с выводом кабеля через заглушку.
Тепловые камеры
Закрывает изоляцию участка перед арматурой в камере.
Границы проекта
Проводники закольцованы там, где точки контроля нет.
Котельные
Начальная точка контроля на выводе сети от источника тепла.
Реконструкция
Элементы по чертежу для стыковки нового участка с действующей сетью.

Наши объекты

Реконструкция теплотрассы в г. Арзамас

Поставка теплоизолированных труп ППУ в оцинкованной оболочке для реконструкции участка теплотрассы.

Реконструкция котельной в Нижнем Новгороде

Поставка теплоизоляционных материалов для выполнения работ по реконструкции котельной в Автозаводском районе Нижнего Новгорода.

Ремонт технологогического трубопровода

Поставка труб и комплектующих для ремонта технологического трубопровода на предприятии «Альфахим».

Обустройство инженерных сетей

Поставка теплоизолированных труб для подземной прокладки в ЖК «Современный»

Ремонт магистрального трубопровода

Изготовление и поставка защитных кожухов для ремонта магистрального трубопровода на Дзержинском химическом предприятии.

Заявка на концевые элементы

Напишите диаметры, количество и исполнение — с кабелем вывода или с закольцовкой

Сертификаты

Производим по ГОСТ 30732-2020

С каждой отгрузкой передаём паспорт качества на партию, сертификаты соответствия и сертификаты на материалы. Гарантия на эксплуатацию — 10 лет с даты отгрузки.

Применение

Наружный диаметр стальной трубы — 219 мм; исполнение — 650(200)ЗМ. Концевой элемент применяют в точке завершения изолированного участка трубопровода. Чтобы купить трубы ППУ ПЭ для теплоснабжения, подготовьте спецификацию участка. Его задача — оформить и защитить торец теплоизоляции. В исполнении с кабельным выводом элемент используют для подключения ОДК по проекту. Торцевая заглушка закрывает изоляционный слой, сохраняя проход стальной трубы для теплоносителя. Исполнение узла согласуют с проектной схемой и размерами участков, к которым он будет присоединён.

Конструкция и изоляция

Пенополиуретан окружает стальную трубную часть концевого элемента, а полиэтиленовая оболочка защищает теплоизоляцию снаружи. Торец ППУ закрыт защитной заглушкой; она не предназначена для остановки потока в трубе. Тип изоляции — 1. Для исполнения 650(200)ЗМ по документации проверяют габариты, конструкцию торцевой защиты и подключение ОДК. Расположение и герметизацию кабельного вывода уточняют, если он предусмотрен. После соединения со смежным участком монтажные стыки теплоизолируют и герметично закрывают снаружи.

Подбор и заказ

Подбирая концевой элемент, сверьте диаметр стальной трубы с проектом и сохраните обозначение 650(200)ЗМ без изменений. Представленные в каталоге концевые элементы с пенополиуретановой теплоизоляцией и ПЭ оболочкой подбирают по проектной спецификации. Затем уточните конструкцию торцевой защиты и требования к подключению ОДК, если оно предусмотрено проектом. До оформления заказа согласуйте положение кабельного вывода и состав заказа по чертежу узла. Производство и комплектацию заказа согласуйте с «Полихимпласт», указав обозначение изделия из каталога.

Внутренний диаметр	200 мм
Наружный диаметр трубы	219 мм
Толщина стенки трубы	6 мм
Толщина стенки полиэтиленовой трубы-оболочки Sп	4.9 мм
Наружный диаметр оболочки	315 мм
Толщина стенки оцинкованной оболочки Sп	0.7 мм
Единица измерения	шт.
Длина неизолированной части изделия L	150 мм
Размер L1min	81.8 мм
ГОСТ, ТУ, серия	ГОСТ 30732-2020
Предыдущий ГОСТ	30732-2006
Устаревшая маркировка	Концевой элемент трубопровода с кабелем вывода Ст 219-1-ППУ-ПЭ ГОСТ 30732-2006
