Элемент с кабельным выводом 273 мм в ППУ ПЭ изоляции ГОСТ 30732–2020

Применение

Промежуточный элемент с кабельным выводом используют для подключения проводников системы оперативного дистанционного контроля к внешним линиям и приборам ОДК. Его устанавливают в точках, предусмотренных схемой контроля теплосети. Присоединения изделия сопоставляют с размерами фасонных изделий в ППУ изоляции и полиэтиленовой оболочке. Через кабельный вывод проводят измерения сигнальной цепи и контролируют состояние изоляции без её вскрытия. Расположение элемента на трассе выбирают по проекту, с учётом доступа к подключению при обслуживании. Наружный диаметр стальной трубы — 273 мм.

Конструкция и изоляция

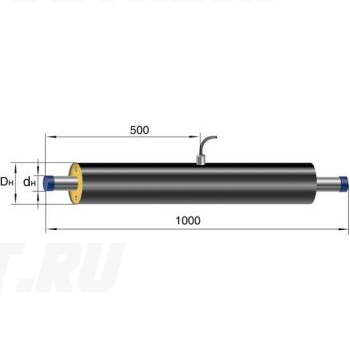

Конструкция включает стальную трубу, слой ППУ и наружную полиэтиленовую оболочку. Тип изоляции — 1. В теплоизоляции проходят проводники системы ОДК, соединённые с кабельным выводом. Участок выхода кабеля требует герметизации: через него влага не должна проникать в изоляционный слой. Исполнение теплоизоляции выбирают по ГОСТ 30732–2020 с учётом проектной документации. После соединения трубной части монтажные стыки изолируют по принятой технологии, восстанавливая защиту от влаги.

Подбор и заказ

Перед заказом проверьте, что трубная часть подходит к смежным участкам, а кабельный вывод расположен в нужной точке схемы ОДК. Размер оболочки, длину кабеля и схему подключения уточняют по рабочей документации. Представленные в каталоге промежуточные элементы с кабельным выводом с полиуретановой теплоизоляцией и ПЭ оболочкой подбирают по проектной спецификации. Если элемент заменяет существующий, отдельно проверяют совместимость с действующей сигнальной цепью. Производство и комплектность согласуйте по этой заявке до оформления заказа.
