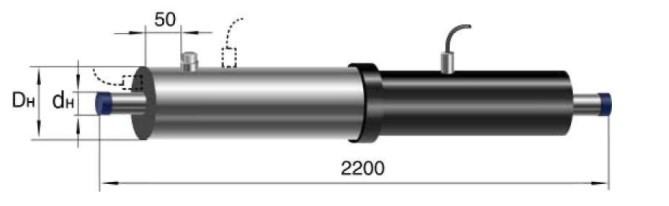

Концевой элемент 273 мм в ППУ ПЭ изоляции, 650(200)ЗМ ГОСТ 30732–2020

Артикул: -

Артикул: -

Концевой элемент 273 мм в ППУ ПЭ изоляции и полиэтиленовой оболочке по ГОСТ 30732–2020. Наружный диаметр стальной трубы — 273 мм; исполнение — 650(200)ЗМ. Тип изоляции — 1. Элемент устанавливают там, где заканчивается теплоизоляция трубопровода. Исполнение кабельного вывода для ОДК уточняют по проектной документации. Направьте в «Полихимпласт» наименование изделия, количество и чертёж узла. По этим данным уточните производство и стоимость заказа.

Отправить заявку на расчетPDF, Word, Excel, изображения · до 5 файлов

Внутренний диаметр
250 мм
Наружный диаметр трубы
273 мм
Толщина стенки трубы
7 мм
Толщина стенки полиэтиленовой трубы-оболочки Sп
5.6 мм
Наружный диаметр оболочки
400 мм

Заказ по телефону8-800-700-71-80

Подходящие фасонные элементы

Применение

Вводы в здания
Элемент на вводе в тепловой пункт с выводом кабеля через заглушку.
Тепловые камеры
Закрывает изоляцию участка перед арматурой в камере.
Границы проекта
Проводники закольцованы там, где точки контроля нет.
Котельные
Начальная точка контроля на выводе сети от источника тепла.
Реконструкция
Элементы по чертежу для стыковки нового участка с действующей сетью.

Наши объекты

Реконструкция теплотрассы в г. Арзамас

Поставка теплоизолированных труп ППУ в оцинкованной оболочке для реконструкции участка теплотрассы.

Реконструкция котельной в Нижнем Новгороде

Поставка теплоизоляционных материалов для выполнения работ по реконструкции котельной в Автозаводском районе Нижнего Новгорода.

Ремонт технологогического трубопровода

Поставка труб и комплектующих для ремонта технологического трубопровода на предприятии «Альфахим».

Обустройство инженерных сетей

Поставка теплоизолированных труб для подземной прокладки в ЖК «Современный»

Ремонт магистрального трубопровода

Изготовление и поставка защитных кожухов для ремонта магистрального трубопровода на Дзержинском химическом предприятии.

Заявка на концевые элементы

Напишите диаметры, количество и исполнение — с кабелем вывода или с закольцовкой

Сертификаты

Производим по ГОСТ 30732-2020

С каждой отгрузкой передаём паспорт качества на партию, сертификаты соответствия и сертификаты на материалы. Гарантия на эксплуатацию — 10 лет с даты отгрузки.

Применение

Наружный диаметр стальной трубы — 273 мм; исполнение — 650(200)ЗМ. Концевой элемент трубопровода нужен там, где заканчивается участок с заводской ППУ изоляцией. Чтобы купить фитинги в ППУ ПЭ изоляции, укажите нужное количество. Торцевая защита закрывает теплоизоляционный слой от внешнего воздействия. Если проект предусматривает вывод ОДК, его размещение согласуют со схемой контроля. Такой узел подбирают с учётом расположения конца изолированной линии. При реконструкции дополнительно сверяют размеры существующего трубопровода и нового присоединяемого узла.

Конструкция и изоляция

Пенополиуретан окружает стальную трубную часть концевого элемента, а полиэтиленовая оболочка защищает теплоизоляцию снаружи. Торец ППУ закрыт защитной заглушкой; она не предназначена для остановки потока в трубе. Тип изоляции — 1. Для исполнения 650(200)ЗМ по документации проверяют габариты, конструкцию торцевой защиты и подключение ОДК. Расположение и герметизацию кабельного вывода уточняют, если он предусмотрен. После соединения со смежным участком монтажные стыки теплоизолируют и герметично закрывают снаружи.

Подбор и заказ

При заказе концевого элемента сохраните диаметр трубы и полное обозначение 650(200)ЗМ. По проекту уточните размеры полиэтиленовой оболочки, конструкцию торцевой защиты и требования к подключению ОДК. Для сравнения рассмотрите концевые элементы в ППУ ПЭ изоляции для тепловых сетей. Если нужен кабельный вывод, его положение и состав заказа согласуйте отдельно. Сверьте эти данные с чертежом узла, чтобы изделие подходило к примыкающему участку теплосети. При обращении в «Полихимпласт» укажите нужное количество: это позволит обсудить производство и цену заказа.

Внутренний диаметр	250 мм
Наружный диаметр трубы	273 мм
Толщина стенки трубы	7 мм
Толщина стенки полиэтиленовой трубы-оболочки Sп	5.6 мм
Наружный диаметр оболочки	400 мм
Толщина стенки оцинкованной оболочки Sп	0.8 мм
Единица измерения	шт.
Длина неизолированной части изделия L	150 мм
Размер L1min	118.9 мм
ГОСТ, ТУ, серия	ГОСТ 30732-2020
Предыдущий ГОСТ	30732-2006
Устаревшая маркировка	Концевой элемент трубопровода с кабелем вывода Ст 273-1-ППУ-ПЭ ГОСТ 30732-2006
