Элемент с кабельным выводом 32 мм в ППУ ПЭ изоляции ГОСТ 30732–2020

Применение

Элемент с кабельным выводом нужен в промежуточной точке контроля трубопровода: он связывает проводники в ППУ с внешней частью системы ОДК. Через это подключение проверяют сигнальную цепь и состояние теплоизоляции. Условия изготовления уточните у производителя теплоизолированных труб ППУ ПЭ. Место установки определяют по схеме контроля, чтобы вывод был доступен для измерений и обслуживания. Назначение элемента связано с подключением системы, а расположение на линии зависит от проектного решения для конкретного участка теплосети. Наружный диаметр стальной трубы — 32 мм.

Конструкция и изоляция

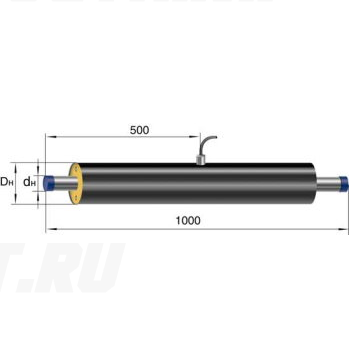

Стальная трубная часть заключена в ППУ изоляцию и полиэтиленовую оболочку. Для изделия указан тип изоляции 1. Кабельный вывод связан с проводниками ОДК, расположенными в теплоизоляционном слое. Герметичность оболочки и места выхода кабеля необходима для защиты ППУ от попадания влаги. Теплоизоляционное исполнение уточняют по ГОСТ 30732–2020 и рабочей документации. Перед соединением со смежными участками проверяют состояние оболочки и торцов изоляции; защиту монтажных стыков восстанавливают при монтаже.

Подбор и заказ

При выборе элемента сопоставьте диаметр трубной части с проектом, а положение кабельного выхода — со схемой контроля. Уточните по документации длину кабеля, число проводников и нужные соединения. Подходящие по проекту промежуточные элементы с кабельным выводом в ППУ ПЭ изоляции для тепловых сетей сопоставьте с монтажной схемой. Приборы ОДК и принадлежности для подключения согласуют отдельно: их наличие в поставке не следует предполагать по названию изделия. Эти данные нужны, чтобы обсудить производство выбранного исполнения и получить расчёт цены.
