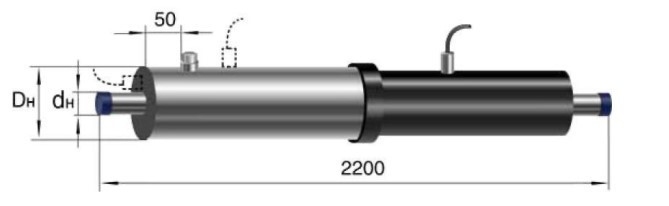

Концевой элемент 32 мм в ППУ ПЭ изоляции, 650(200)ЗМ ГОСТ 30732–2020

Применение

Концевой элемент применяют в точке завершения изолированного участка трубопровода. Его задача — оформить и защитить торец теплоизоляции. Чтобы купить трубы ППУ ПЭ для подземной прокладки, согласуйте присоединительные размеры. В исполнении с кабельным выводом элемент используют для подключения ОДК по проекту. Торцевая заглушка закрывает изоляционный слой, сохраняя проход стальной трубы для теплоносителя. Наружный диаметр стальной трубы — 32 мм; исполнение — 650(200)ЗМ. Для подземного участка важны как расположение узла, так и непрерывная защита теплоизоляции от влаги.

Конструкция и изоляция

Пенополиуретан окружает стальную трубную часть концевого элемента, а полиэтиленовая оболочка защищает теплоизоляцию снаружи. Торец ППУ закрыт защитной заглушкой; она не предназначена для остановки потока в трубе. Тип изоляции — 1. Для исполнения 650(200)ЗМ по документации проверяют габариты, конструкцию торцевой защиты и подключение ОДК. Расположение и герметизацию кабельного вывода уточняют, если он предусмотрен. После соединения со смежным участком монтажные стыки теплоизолируют и герметично закрывают снаружи.

Подбор и заказ

В заявку на концевой элемент включите размер трубы и обозначение 650(200)ЗМ целиком. По чертежу уточните габариты, конструкцию заглушки изоляции и необходимость кабельного подключения. Перед согласованием заказа можно посмотреть каталог. Положение вывода и требования к кабелю согласуйте по документации изготовителя, если проект предусматривает подключение ОДК. Сверьте выбранное исполнение со схемой завершения изолированного участка. Передайте в «Полихимпласт» перечень нужных изделий, чтобы согласовать производство и получить расчёт цены.
