Элемент с кабельным выводом 76 мм в ППУ ПЭ изоляции ГОСТ 30732–2020

Применение

Промежуточное исполнение применяют для вывода проводников ОДК из ППУ изоляции к внешним кабелям и приборам. Элемент включают в трубопровод там, где проектом предусмотрена точка подключения или измерений. Для проверки совместимости нужны размеры фасонных элементов с ППУ теплоизоляцией и ПЭ оболочкой. Система оперативного дистанционного контроля используется для проверки состояния теплоизоляции и сигнальной цепи. При размещении вывода учитывают доступ к нему во время обслуживания и положение соседних узлов теплосети. Наружный диаметр стальной трубы в этом исполнении — 76 мм.

Конструкция и изоляция

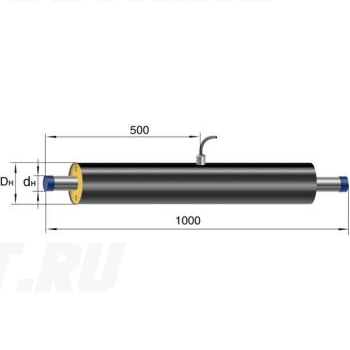

Конструкция включает стальную трубу, слой ППУ и наружную полиэтиленовую оболочку. Тип изоляции — 1. В теплоизоляции проходят проводники системы ОДК, соединённые с кабельным выводом. Участок выхода кабеля требует герметизации: через него влага не должна проникать в изоляционный слой. Исполнение теплоизоляции выбирают по ГОСТ 30732–2020 с учётом проектной документации. После соединения трубной части монтажные стыки изолируют по принятой технологии, восстанавливая защиту от влаги.

Подбор и заказ

При выборе элемента сопоставьте диаметр трубной части с проектом, а положение кабельного выхода — со схемой контроля. Уточните по документации длину кабеля, число проводников и нужные соединения. Перед подбором можно узнать подробнее. Приборы ОДК и принадлежности для подключения согласуют отдельно: их наличие в поставке не следует предполагать по названию изделия. Для обращения в «Полихимпласт» подготовьте наименование, количество и спецификацию. Эти данные нужны, чтобы обсудить производство выбранного исполнения и получить расчёт цены.
