Неподвижная опора 76 мм в ППУ ПЭ изоляции, щит 275х16 мм ГОСТ 30732–2020

Применение

На тепловой трассе неподвижная опора служит точкой закрепления стальной трубы. Усилия от трубопровода передаются через щит на предусмотренную проектом конструкцию. До оформления заказа уточните цены на фасонные изделия в ППУ ПЭ изоляции. Узел работает совместно с соседними опорами и компенсирующими участками, поэтому его расположение задают в расчётной схеме сети. При подборе изделия учитывают условия прокладки и нагрузки на закрепление. Для ремонта существующего участка также проверяют рабочие чертежи: совпадение размеров само по себе не подтверждает пригодность опоры для узла.

Конструкция и изоляция

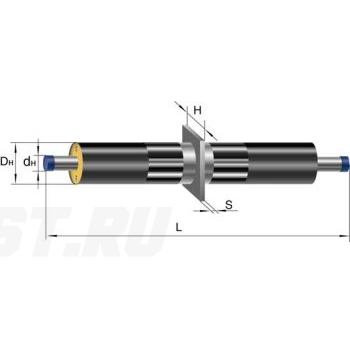

В состав конструкции входят стальная трубная часть и щит, а также ППУ изоляция в полиэтиленовой оболочке. Диаметр стальной трубы — 76 мм, высота щита — 275 мм, толщина — 16 мм. Для изделия указан тип изоляции 1. ППУ обеспечивает тепловую защиту, полиэтиленовая оболочка закрывает изоляцию снаружи. Размеры стальных присоединений и оболочки сопоставляют со смежными трубами по рабочей документации. Основание и железобетонную часть узла проектируют отдельно. При сборке защищают открытые торцы изоляции от воды и герметизируют монтажные стыки.

Подбор и заказ

Для заказа сверьте диаметр трубы, высоту и толщину щита с рабочим чертежом. Проверьте тип изоляции и требования проекта к узлу закрепления. Перед согласованием заказа можно посмотреть варианты. Допустимые усилия должны быть подтверждены расчётом; размеры изделия не заменяют такую проверку. В «Полихимпласт» направьте полное наименование опоры, количество и спецификацию. Если для согласования нужен чертёж, приложите его к заявке. Производство, цену и состав поставки уточните для выбранного исполнения, отдельно оговорив бетонную часть узла.
