Элемент с кабельным выводом 89 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Промежуточный элемент с кабельным выводом устанавливают в точке подключения к проводникам системы оперативного дистанционного контроля теплосети. Трубная часть диаметром 89 мм продолжает рабочую линию, а вывод связывает проводники в изоляции с внешней схемой контроля. Место подключения определяют по проекту, учитывая доступ к кабелю и соединениям. Исполнение с оцинкованной оболочкой применяют при надземной прокладке, в проходных каналах и тоннелях. Посмотрите ассортимент промежуточных элементов с кабельным выводом ППУ ОЦ и сверьте выбранное исполнение с проектом. Работу приборов контроля предусматривают в общей схеме СОДК.

Конструкция и изоляция

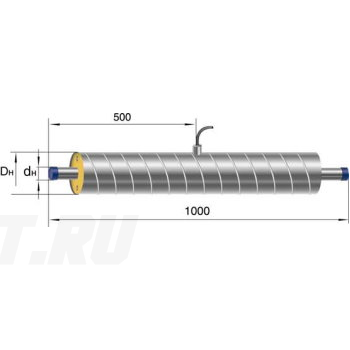

Рабочая часть изготовлена из стали 20: наружный диаметр трубы — 89 мм, толщина стенки — 4 мм. Вокруг неё расположен слой пенополиуретана, защищённый снаружи оцинкованной оболочкой; тип изоляции — 1. Кабельный вывод обеспечивает подключение к проводникам контроля в теплоизоляции. При перевозке и монтаже сохраняют целостность наружного металла, цинкового покрытия и кабельного узла. После соединения стальных участков теплоизоляцию и защитную оболочку стыков восстанавливают по принятой в проекте технологии.

Подбор и заказ

Для подбора укажите наружный диаметр трубы 89 мм, стенку 4 мм, тип изоляции 1 и количество изделий. Приложите спецификацию и схему СОДК с местом подключения. Согласуйте положение вывода, длину кабеля, число проводников и требования к защите места выхода. Проверьте габариты оболочки и соединение с соседними участками. Терминалы, детекторы и внешние принадлежности уточните отдельно по проекту. Посмотрите ассортимент фасонных изделий ППУ ОЦ, чтобы дополнить спецификацию участка подходящими изделиями. По этим данным в «Полихимпласт» можно согласовать производство выбранного исполнения и запросить расчёт стоимости.
