Концевой элемент 89 мм, 650(200)ЗМ в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

На границе изолированного участка концевой элемент диаметром 89 мм оформляет окончание наружной теплоизоляционной конструкции. Стальная труба может продолжаться за этой границей: защита торца ППУ не перекрывает её проход. Место установки увязывают с расположением соседних соединений и монтажной схемой тепловой сети. При предусмотренном проектом подключении СОДК учитывают доступ к кабельному узлу. Начните подбор концевых элементов с ОДК ППУ ОЦ со сверки присоединений и доступного места для монтажа. Изделие в оцинкованной оболочке выбирают для надземных участков, проходных каналов и тоннелей.

Конструкция и изоляция

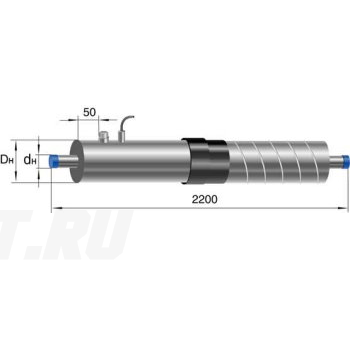

Основу элемента составляет трубная часть из стали 20 с наружным диаметром 89 мм и стенкой 4 мм. Вокруг неё расположен слой ППУ изоляции типа 1, снаружи — оцинкованная стальная оболочка. ППУ снижает теплопотери, наружный металл защищает изоляционный слой, а торцевая деталь оформляет его окончание. Исполнение обозначено кодом 650(200)ЗМ, по которому нельзя назначать длину кабеля без документации. Устройство кабельного узла и принадлежности проверяют по документации. После соединения трубы восстанавливают изоляцию стыка и наружную защиту.

Подбор и заказ

Подбор начинайте со спецификации: для этой позиции указаны наружный диаметр трубы 89 мм, стенка 4 мм и тип изоляции 1. Сравните их с примыкающим участком и отдельно проверьте размер оцинкованной оболочки. В заявке сохраните код 650(200)ЗМ, укажите количество и приложите монтажный чертёж. Для исполнения с выводом согласуйте схему СОДК, длину кабеля и необходимые принадлежности. В общей заявке можно обсудить изготовление фасонных изделий ППУ ОЦ для соединения соседних участков. Эти сведения позволяют обсудить производство в «Полихимпласт» и получить цену; состав и условия поставки уточняют по заказу.
