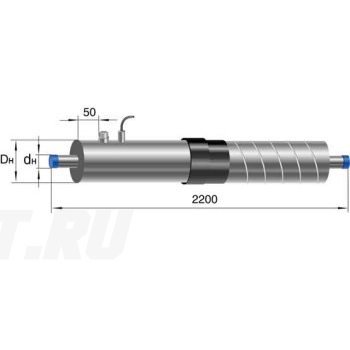

Концевой элемент 108 мм, 650(200)ЗМ в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Концевой элемент для стальной трубы диаметром 108 мм устанавливают в месте завершения изолированного участка тепловой сети. Он оформляет окончание теплоизоляции и защищает её торец, сохраняя проход рабочей трубы открытым. Положение узла определяют по монтажной схеме с учётом примыкающих соединений. Если проект предусматривает подключение системы оперативного дистанционного контроля (СОДК), согласуют доступ к месту вывода. Используйте каталог концевых элементов с ОДК ППУ ОЦ, чтобы сопоставить варианты с проектной схемой. Исполнение в оцинкованной оболочке применяют при надземной прокладке, в проходных каналах и тоннелях.

Конструкция и изоляция

Трубная часть изготовлена из стали 20: наружный диаметр — 108 мм, толщина стенки — 4 мм. ППУ изоляция типа 1 уменьшает теплопотери, а оболочка из оцинкованной стали закрывает её снаружи. Конструкция включает защиту торца теплоизоляции. Обозначение 650(200)ЗМ сохраняют как код исполнения; длину кабеля и размеры отдельных деталей уточняют по документации. Для варианта с кабельным выводом проверяют устройство и герметизацию места выхода. При перевозке и монтаже берегут наружный металл и цинковое покрытие.

Подбор и заказ

Для заказа укажите полное наименование, код 650(200)ЗМ и количество элементов. Сверьте наружный диаметр трубы 108 мм, стенку 4 мм и тип изоляции 1 с проектной спецификацией. Диаметр оцинкованной оболочки проверьте отдельно по чертежу примыкающего участка. Передайте монтажную схему и, при необходимости, требования к кабельному подключению СОДК. Длину кабеля и состав принадлежностей согласуйте отдельно. Для комплектации участка изучите подробнее, какие трубы ППУ ОЦ подходят по присоединениям. В «Полихимпласт» по этим данным можно обсудить производство выбранного исполнения и запросить цену заказа.
