Неподвижная опора 108 мм, щит 315х16 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Неподвижная опора закрепляет трубопровод в проектной точке и передаёт усилия на опорную конструкцию. Её положение увязывают с компенсирующими участками и другими опорами тепловой сети. Закрепление задаёт границы участков, для которых рассчитывают температурные перемещения труб. Нагрузки и требования к основанию определяют по расчётной схеме, а не только по диаметру трубы. Исполнения этой категории можно сравнить в каталоге по размерам и монтажной геометрии. Исполнение с оцинкованной оболочкой применяют при надземной прокладке, в проходных каналах и тоннелях согласно проекту.

Конструкция и изоляция

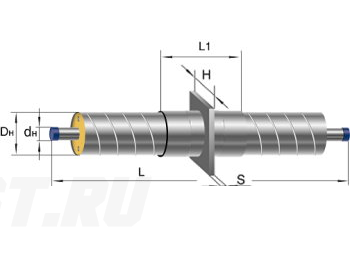

Трубная часть выполнена из стали 20: наружный диаметр — 108 мм, толщина стенки — 4 мм. Стальной щит имеет высоту 315 мм и толщину 16 мм; эти размеры относятся к щиту, а не к оболочке. Пенополиуретан уменьшает теплопотери изолированного участка трубы, оцинкованный металл служит наружной защитой. Тип изоляции — 1. При перевозке и монтаже берегут оболочку и цинковое покрытие. После сварки рабочей трубы теплоизоляцию стыков и наружную защиту восстанавливают по принятой технологии.

Подбор и заказ

Для запроса цены передайте в «Полихимпласт» полное наименование опоры, количество и проектную спецификацию. Приложите чертёж узла с требованиями к основанию и расчётными усилиями; размеры трубы и щита сверяйте по отдельности. Если проект задаёт вариант конструкции или серию, укажите их по документации. По заявке согласуйте производство выбранного исполнения и состав поставки. В общей заявке можно обсудить изготовление труб ППУ ОЦ для соединения соседних участков. Бетонную часть обсудите отдельно: её наличие в проекте не подтверждает включение в комплект изделия.
