Концевой элемент 159 мм в ППУ ПЭ изоляции, 650(200)ЗМ ГОСТ 30732–2020

Применение

Концевой элемент трубопровода нужен там, где заканчивается участок с заводской ППУ изоляцией. Торцевая защита закрывает теплоизоляционный слой от внешнего воздействия. Перед согласованием заказа можно посмотреть стальные трубы ППУ ПЭ. Если проект предусматривает вывод ОДК, его размещение согласуют со схемой контроля. Такой узел подбирают с учётом расположения конца изолированной линии. Наружный диаметр стальной трубы — 159 мм; исполнение — 650(200)ЗМ. При выборе места установки учитывают соседние узлы и доступ к кабельному подключению, если оно предусмотрено проектом.

Конструкция и изоляция

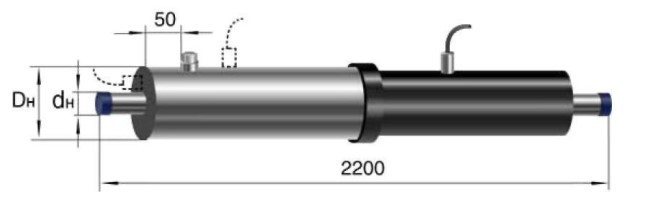

Стальная трубная часть концевого элемента находится внутри слоя ППУ с наружной полиэтиленовой оболочкой. Торцевая заглушка защищает теплоизоляцию от внешних воздействий и не перекрывает проход трубы. Тип изоляции — 1. Размеры исполнения 650(200)ЗМ, расположение присоединений и способ подключения ОДК сверяют по чертежу изготовителя. Если предусмотрен кабельный вывод, его выполняют с герметичной защитой места выхода. При монтаже сохраняют целостность оболочки и восстанавливают теплоизоляцию стыков и защиту от влаги.

Подбор и заказ

Подбирая концевой элемент, сверьте диаметр стальной трубы с проектом и сохраните обозначение 650(200)ЗМ без изменений. Другие концевые элементы в ППУ изоляции и полиэтиленовой оболочке сравните по размерам и исполнению. Затем уточните конструкцию торцевой защиты и требования к подключению ОДК, если оно предусмотрено проектом. До оформления заказа согласуйте положение кабельного вывода и состав заказа по чертежу узла. Чтобы согласовать производство изделия в «Полихимпласт», укажите обозначение товара и количество, а также приложите данные проекта.
