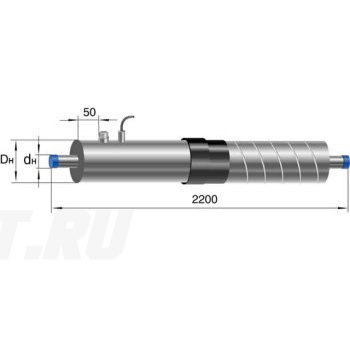

Концевой элемент 28 мм, 650(200)ЗМ в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

На границе изолированного участка концевой элемент диаметром 28 мм оформляет окончание наружной теплоизоляционной конструкции. Стальная труба может продолжаться за этой границей: защита торца ППУ не перекрывает её проход. Место установки увязывают с расположением соседних соединений и монтажной схемой тепловой сети. При предусмотренном проектом подключении СОДК учитывают доступ к кабельному узлу. Сопоставьте варианты концевых элементов с ОДК ППУ ОЦ с присоединениями и монтажной схемой участка. Изделие в оцинкованной оболочке выбирают для надземных участков, проходных каналов и тоннелей.

Конструкция и изоляция

Основу элемента составляет трубная часть из стали 20 с наружным диаметром 28 мм и стенкой 3 мм. Вокруг неё расположен слой ППУ изоляции типа 1, снаружи — оцинкованная стальная оболочка. ППУ снижает теплопотери, наружный металл защищает изоляционный слой, а торцевая деталь оформляет его окончание. Исполнение обозначено кодом 650(200)ЗМ, по которому нельзя назначать длину кабеля без документации. Устройство кабельного узла и принадлежности проверяют по документации. После соединения трубы восстанавливают изоляцию стыка и наружную защиту.

Подбор и заказ

Для заказа укажите полное наименование, код 650(200)ЗМ и количество элементов. Сверьте наружный диаметр трубы 28 мм, стенку 3 мм и тип изоляции 1 с проектной спецификацией. Диаметр оцинкованной оболочки проверьте отдельно по чертежу примыкающего участка. Передайте монтажную схему и, при необходимости, требования к кабельному подключению СОДК. Длину кабеля и состав принадлежностей согласуйте отдельно. Для комплектации участка сравните трубы ППУ ОЦ в каталоге и сверьте их присоединения. В «Полихимпласт» по этим данным можно обсудить производство выбранного исполнения и запросить цену заказа.
