Отвод 90° 28х3,2 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Отвод используют там, где маршрут тепловой сети требует изменения направления на 90°. Он соединяется со стальными трубами и образует поворотный узел с теплоизоляцией. Расположение узла согласуют с проектной схемой, учитывая пересечения с коммуникациями и доступ для монтажных работ. Для исполнения в оцинкованной оболочке предусмотрены надземная прокладка, проходные каналы и тоннели. Сравните отводы в ППУ изоляции и оцинкованной оболочке с проектными требованиями к узлу. При реконструкции важно сверить положение существующих труб: одинаковый диаметр присоединений ещё не гарантирует совпадения геометрии поворота.

Конструкция и изоляция

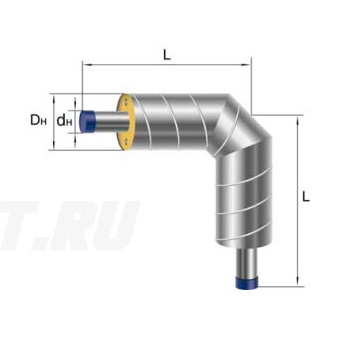

Фасонная часть из стали 20 образует рабочий канал отвода с поворотом на 90°. Наружный диаметр и толщина стенки стальной трубы указаны в размере 28х3,2 мм. Вокруг рабочей части расположен пенополиуретан, а поверх теплоизоляции — оцинкованная оболочка. ППУ и наружный металл выполняют разные функции: первый снижает теплопотери, второй закрывает изоляцию. Габариты оболочки сверяют по документации изделия. При сборке поворотного узла предусматривают восстановление изоляции и наружной защиты стыков.

Подбор и заказ

При замене поворотного узла измерьте положение существующих труб и сопоставьте его с монтажным чертежом. Проверьте размеры стальных присоединений и наружные габариты изоляции; радиус изгиба и длины концов уточните по документации отвода. Для заявки укажите наименование изделия и количество, приложите спецификацию и схему узла. Если оболочки соседних элементов различаются по размеру, предусмотрите решение стыка в проекте. Для комплектации участка можно посмотреть варианты: трубы ППУ ОЦ выбирайте по спецификации. В «Полихимпласт» по этим данным согласуйте производство и запросите расчёт стоимости.
