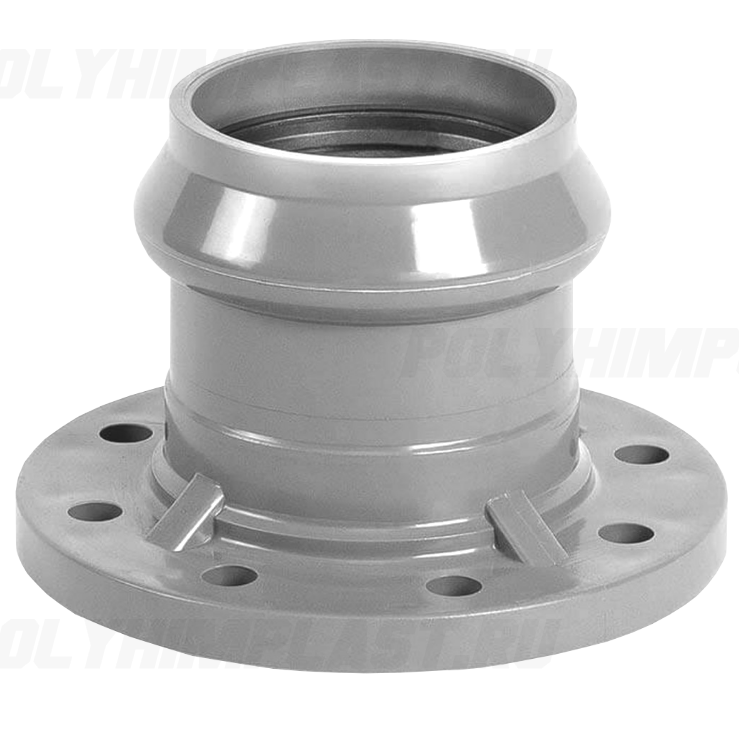

Патрубок НПВХ раструбный с НПВХ фланцем 110х100 мм. SDR 26

Описание

Патрубок НПВХ раструбный с НПВХ фланцем 110х100 мм SDR 26 предназначен для подключения гладкого конца трубы к фланцевому узлу. Принимающий раструб и полимерный фланец совмещены в одной детали. Такое исполнение выбирают, когда переход на арматуру необходимо выполнить непосредственно с трубного конца.

В раструб вводят подготовленный гладкий конец совместимой трубы, а НПВХ-фланец соединяют с ответным элементом через прокладку. Для сопоставления присоединительных размеров рассматривают раструбные патрубки НПВХ с НПВХ фланцем этой группы. Размер L 134 мм указан в таблице изделия и используется при компоновке узла. Для соединений предусмотрены разные способы герметизации, поэтому состояние кольца и фланцевой прокладки проверяют независимо.

Для подбора проверяют обе стороны присоединения: наружный диаметр трубы и размер ответного фланца. Дополнительно сопоставляют расположение отверстий, уплотнительную поверхность и допустимое давление элементов. Размеры 110х100 мм обозначают разные стороны соединения; их нельзя считать двумя наружными диаметрами полимерных труб. Номинальное давление изделия — PN 10.

Применение

Раструбный патрубок с НПВХ фланцем для напорных труб используют в узлах подключения арматуры, распределительных камерах и при реконструкции водопровода. При подборе напорных труб НПВХ рассматривают другие исполнения, подходящие по параметрам соединяемого участка. Его выбирают для гладкого конца трубы, который требуется соединить с фланцевым элементом. Расположение детали предусматривает доступ к крепежу и возможность обслуживания соединения.

При монтаже обеспечивают соосность деталей, параллельность фланцевых поверхностей и правильное положение прокладки. Болтовой крепёж затягивают равномерно по принятой схеме, соблюдая требования к конкретному соединению. Вес арматуры и усилия от трубопровода воспринимают предусмотренные проектом опоры, а герметичность узла проверяют после сборки.
