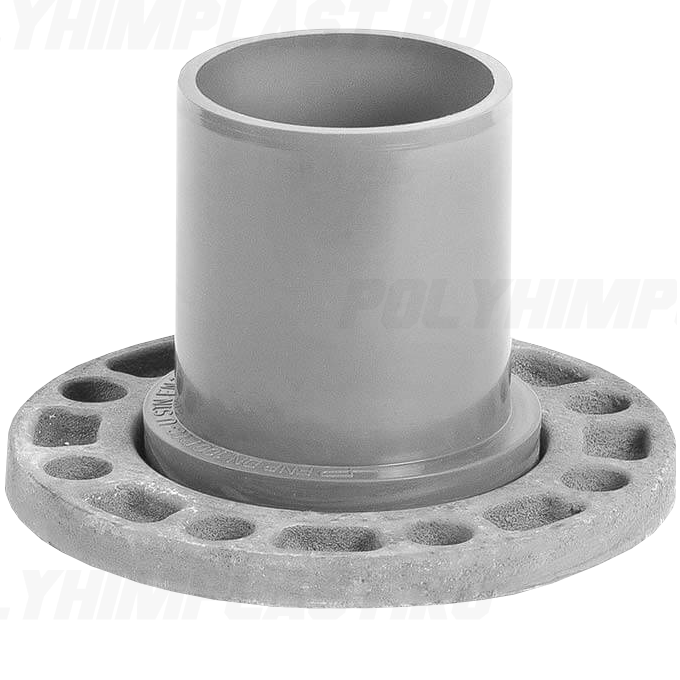

Патрубок НПВХ гладкий с металлическим фланцем 110х100 мм. SDR 26

Описание

Гладкий патрубок НПВХ со стальным фланцем 110х100 мм является переходной деталью напорной системы. Трубная часть присоединяется к раструбу соседнего элемента, а фланцевая — к соответствующему ответному фланцу. Такая компоновка нужна для согласования разных способов соединения в одном водопроводном узле.

Для изделия указан размер L 153 мм, который учитывают при размещении детали между трубой и арматурой. Для сопоставления присоединительных размеров рассматривают гладкие патрубки НПВХ с металлическим фланцем этой группы. Гладкий конец не является дополнительным раструбом: уплотнение трубного стыка находится в совместимом принимающем элементе. Фланцевый стык собирают с прокладкой и крепежом; особенности металлической части учитывают при выборе ответной арматуры.

Совместимость определяют по трубной и фланцевой сторонам раздельно. На трубной стороне важен наружный диаметр 110 мм, на фланцевой — размер присоединения 100 мм, сверловка и уплотнительная поверхность. Прокладку и крепёж выбирают для конкретной пары фланцев, транспортируемой жидкости и расчётных условий работы. Номинальное давление изделия — PN 10.

Применение

Патрубок для перехода с трубы НПВХ на фланцевое соединение используют в подающих и распределительных линиях водоснабжения. Для комплектации участка с гладким патрубком с металлическим фланцем подбирают раструбные трубы НПВХ с подходящими размерами и классом давления. Гладкий конец позволяет включить деталь в совместимый раструбный участок, а стальной фланец — присоединить обслуживаемый элемент. Нагрузки и монтажное пространство рассчитывают для всей сборки с учётом веса оборудования.

При монтаже обеспечивают соосность деталей, параллельность фланцевых поверхностей и правильное положение прокладки. Болтовой крепёж затягивают равномерно по принятой схеме, соблюдая требования к конкретному соединению. Вес арматуры и усилия от трубопровода воспринимают предусмотренные проектом опоры, а герметичность узла проверяют после сборки.
