Труба 530х7 мм в ППУ ОЦ изоляции, тип 1 ГОСТ 30732–2020

Применение

Труба 530х7 мм формирует прямой участок тепловой сети между фасонными изделиями и узлами. По стальной части проходит теплоноситель, а ППУ изоляция уменьшает потери тепла при его транспортировке. Исполнение в оцинкованной оболочке применяют при надземной прокладке, в проходных каналах и тоннелях по проекту. Размеры рабочей трубы сверяют с соседними участками и присоединениями. Сравните трубы ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Размещение опор и возможность температурных перемещений определяют расчётом для всей монтажной схемы.

Конструкция и изоляция

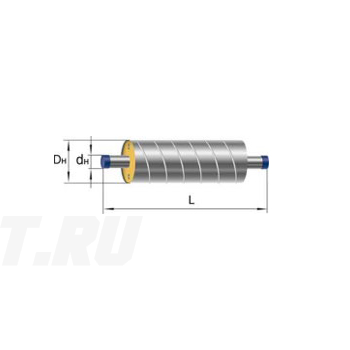

Рабочая часть — труба из стали 20 с наружным диаметром 530 мм и стенкой 7 мм. Вокруг неё расположен пенополиуретан, снаружи — оболочка из оцинкованной стали. Для типа 1 указаны справочные размеры: слой ППУ — 71,5 мм, наружный диаметр оболочки — 675 мм, её стенка — 1 мм. Эти величины относятся к разным слоям конструкции и проверяются отдельно. Табличные параметры используют для сверки исполнения. При перевозке и монтаже берегут наружный металл и цинковое покрытие.

Подбор и заказ

Для заказа укажите трубу 530х7 мм, тип изоляции 1 и оцинкованную оболочку наружным диаметром 675 мм. Передайте количество и проектную спецификацию участка. Длину поставляемых отрезков и требования к подготовке концов согласуйте отдельно. По этим сведениям проверяют совместимость с фасонными изделиями и решения для монтажных стыков. В «Полихимпласт» можно согласовать производство выбранного исполнения и запросить расчёт стоимости. Посмотрите ассортимент фасонных изделий ППУ ОЦ, чтобы дополнить спецификацию участка подходящими изделиями. Условия поставки уточняют по конкретной заявке.
