Элемент с кабельным выводом 133 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Элемент с кабельным выводом служит промежуточной точкой подключения системы оперативного дистанционного контроля на изолированном трубопроводе. Стальная труба диаметром 133 мм сохраняет проточную линию, а кабельный узел обеспечивает связь с внешними электрическими соединениями. Положение вывода задают на схеме СОДК с учётом доступа при монтаже и обслуживании. Исполнение в оцинкованной оболочке выбирают для надземных участков, проходных каналов и тоннелей. Для сравнения исполнений этой категории можно посмотреть ассортимент и сверить размеры с проектом. Сам элемент не выполняет измерения: для контроля используют предусмотренные проектом приборы.

Конструкция и изоляция

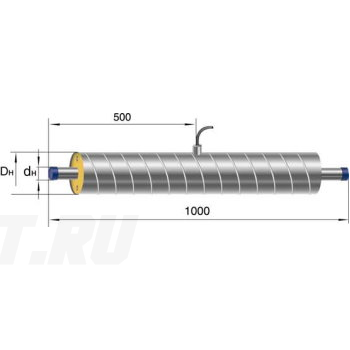

Конструкция объединяет трубную часть из стали 20, ППУ изоляцию типа 1, оцинкованную оболочку и узел выхода кабеля. Наружный диаметр рабочей трубы составляет 133 мм, толщина её стенки — 4 мм. Пенополиуретан обеспечивает теплоизоляцию, наружный металл защищает его, а кабельный вывод служит для подключения проводников СОДК. При подготовке к монтажу проверяют сохранность оболочки, цинкового покрытия и места выхода кабеля. Конструкцию этого узла и способ его герметизации уточняют по документации на выбранное исполнение.

Подбор и заказ

Передайте в «Полихимпласт» наименование элемента, количество и проектную схему подключения СОДК. В спецификации укажите трубу диаметром 133 мм со стенкой 4 мм и изоляцию типа 1. Проверьте размеры наружной оболочки и доступ к кабельному соединению после монтажа. Длину кабеля, число проводников, герметизацию вывода и состав принадлежностей согласуйте по документации. Приборы контроля обсуждают отдельно от трубного элемента. При подготовке спецификации используйте каталог труб ППУ ОЦ для выбора соседних участков и узлов. Полная заявка позволит согласовать производство, стоимость и условия поставки выбранного исполнения.
