Концевой элемент 133 мм, 650(200)ЗМ в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

На границе изолированного участка концевой элемент диаметром 133 мм оформляет окончание наружной теплоизоляционной конструкции. Стальная труба может продолжаться за этой границей: защита торца ППУ не перекрывает её проход. Место установки увязывают с расположением соседних соединений и монтажной схемой тепловой сети. При предусмотренном проектом подключении СОДК учитывают доступ к кабельному узлу. Начните подбор концевых элементов с ОДК ППУ ОЦ со сверки присоединений и доступного места для монтажа. Изделие в оцинкованной оболочке выбирают для надземных участков, проходных каналов и тоннелей.

Конструкция и изоляция

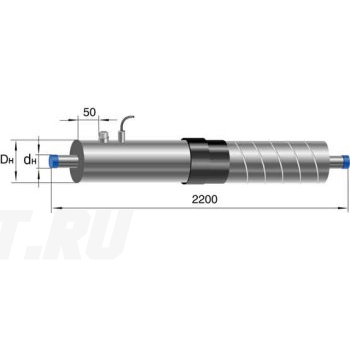

Трубная часть изготовлена из стали 20: наружный диаметр — 133 мм, толщина стенки — 4 мм. ППУ изоляция типа 1 уменьшает теплопотери, а оболочка из оцинкованной стали закрывает её снаружи. Конструкция включает защиту торца теплоизоляции. Обозначение 650(200)ЗМ сохраняют как код исполнения; длину кабеля и размеры отдельных деталей уточняют по документации. Для варианта с кабельным выводом проверяют устройство и герметизацию места выхода. При перевозке и монтаже берегут наружный металл и цинковое покрытие.

Подбор и заказ

Для заказа укажите полное наименование, код 650(200)ЗМ и количество элементов. Сверьте наружный диаметр трубы 133 мм, стенку 4 мм и тип изоляции 1 с проектной спецификацией. Диаметр оцинкованной оболочки проверьте отдельно по чертежу примыкающего участка. Передайте монтажную схему и, при необходимости, требования к кабельному подключению СОДК. Длину кабеля и состав принадлежностей согласуйте отдельно. Посмотрите ассортимент фасонных изделий ППУ ОЦ, чтобы дополнить спецификацию участка подходящими изделиями. В «Полихимпласт» по этим данным можно обсудить производство выбранного исполнения и запросить цену заказа.
