Z-образный элемент 133х4 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

На участке теплосети Z-образный элемент 133х4 мм задаёт смещение между присоединяемыми трубами. Положение его концов и направление плеч определяют по проектной схеме. При использовании узла для естественной компенсации температурных перемещений расчёт должен учитывать соседние трубы и закрепления. По одному размеру присоединения нельзя оценить гибкость всего участка. Используйте каталог Z-образных элементов ППУ ОЦ, чтобы сопоставить варианты с проектной схемой. Оцинкованную оболочку предусматривают для надземных трасс, проходных каналов и тоннелей с учётом условий проекта.

Конструкция и изоляция

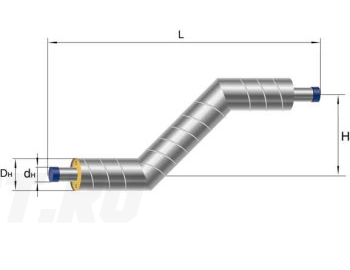

Рабочая часть выполнена из стали 20: наружный диаметр трубы — 133 мм, толщина стенки — 4 мм. Изгибы и промежуточный участок образуют Z-образную геометрию узла. Вокруг стальной части расположен пенополиуретан, снижающий потери тепла; оцинкованная оболочка защищает теплоизоляцию снаружи. Тип изоляции — 1. Длины плеч, радиусы и расстояния между осями проверяют по чертежу исполнения. При перевозке и монтаже необходимо беречь оболочку и цинковое покрытие, особенно у соединений.

Подбор и заказ

Подбор начинайте с чертежа участка: проверьте присоединения трубы 133х4 мм, длины плеч, смещение и место для изолированного узла. В заявку включите наименование, тип изоляции 1, оцинкованную оболочку и количество. Для соединения наружной защиты соседних участков дополнительно уточните размеры оболочки. Если проект предусматривает естественную компенсацию, приложите схему опор и расчётные требования. Для комплектации участка можно посмотреть ассортимент: трубы ППУ ОЦ выбирайте по спецификации. Передайте документы в «Полихимпласт», чтобы обсудить производство изделий, их цену и условия заказа.
