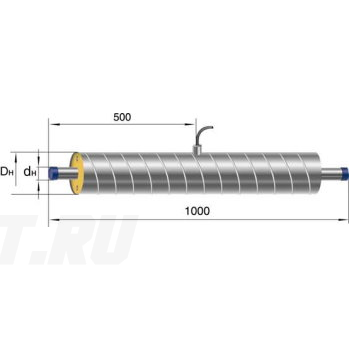

Элемент с кабельным выводом 273 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Промежуточный элемент с кабельным выводом устанавливают в точке подключения к проводникам системы оперативного дистанционного контроля теплосети. Трубная часть диаметром 273 мм продолжает рабочую линию, а вывод связывает проводники в изоляции с внешней схемой контроля. Место подключения определяют по проекту, учитывая доступ к кабелю и соединениям. Исполнение с оцинкованной оболочкой применяют при надземной прокладке, в проходных каналах и тоннелях. Начните подбор промежуточных элементов с кабельным выводом ППУ ОЦ со сверки присоединений и доступного места для монтажа. Работу приборов контроля предусматривают в общей схеме СОДК.

Конструкция и изоляция

Конструкция объединяет трубную часть из стали 20, ППУ изоляцию типа 1, оцинкованную оболочку и узел выхода кабеля. Наружный диаметр рабочей трубы составляет 273 мм, толщина её стенки — 7 мм. Пенополиуретан обеспечивает теплоизоляцию, наружный металл защищает его, а кабельный вывод служит для подключения проводников СОДК. При подготовке к монтажу проверяют сохранность оболочки, цинкового покрытия и места выхода кабеля. Конструкцию этого узла и способ его герметизации уточняют по документации на выбранное исполнение.

Подбор и заказ

Для подбора укажите наружный диаметр трубы 273 мм, стенку 7 мм, тип изоляции 1 и количество изделий. Приложите спецификацию и схему СОДК с местом подключения. Согласуйте положение вывода, длину кабеля, число проводников и требования к защите места выхода. Проверьте габариты оболочки и соединение с соседними участками. Терминалы, детекторы и внешние принадлежности уточните отдельно по проекту. Для расчёта заказа запросите цены на фасонные изделия ППУ ОЦ по спецификации соседних участков. По этим данным в «Полихимпласт» можно согласовать производство выбранного исполнения и запросить расчёт стоимости.
