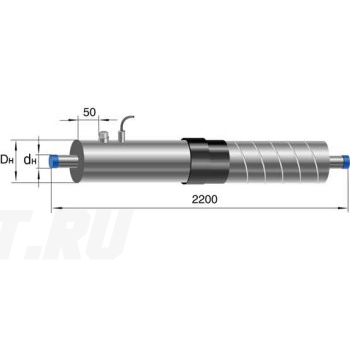

Концевой элемент 273 мм, 650(200)ЗМ в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Концевой элемент диаметром 273 мм предназначен для участка теплотрассы, на котором по проекту заканчивается наружная теплоизоляция. Его торцевая защита закрывает изоляционный слой, оставляя проход стальной трубы открытым. При размещении узла учитывают границу утеплённого участка и положение примыкающих соединений. Если требуется кабельное подключение СОДК, место вывода и доступ к нему согласуют по схеме контроля. Сравните концевые элементы с ОДК ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Оцинкованную оболочку применяют при надземной прокладке, в проходных каналах и тоннелях.

Конструкция и изоляция

Основу элемента составляет трубная часть из стали 20 с наружным диаметром 273 мм и стенкой 7 мм. Вокруг неё расположен слой ППУ изоляции типа 1, снаружи — оцинкованная стальная оболочка. ППУ снижает теплопотери, наружный металл защищает изоляционный слой, а торцевая деталь оформляет его окончание. Исполнение обозначено кодом 650(200)ЗМ, по которому нельзя назначать длину кабеля без документации. Устройство кабельного узла и принадлежности проверяют по документации. После соединения трубы восстанавливают изоляцию стыка и наружную защиту.

Подбор и заказ

Передайте в «Полихимпласт» обозначение элемента 650(200)ЗМ, количество и чертёж узла окончания теплоизоляции. В спецификации сохраните наружный диаметр трубы 273 мм, стенку 7 мм и тип изоляции 1. Размер оболочки сверяйте отдельно от размера стальной части. Если проект предусматривает подключение СОДК, приложите схему с требованиями к расположению вывода и длине кабеля. Принадлежности и условия поставки согласуйте в заявке. При подготовке спецификации используйте каталог фасонных изделий ППУ ОЦ для выбора соседних участков и узлов. По данным спецификации согласуйте производство выбранного исполнения и запросите его стоимость.
