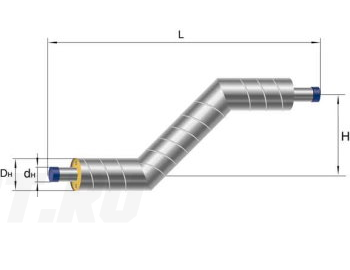

Z-образный элемент 273х7 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

На участке теплосети Z-образный элемент 273х7 мм задаёт смещение между присоединяемыми трубами. Положение его концов и направление плеч определяют по проектной схеме. При использовании узла для естественной компенсации температурных перемещений расчёт должен учитывать соседние трубы и закрепления. По одному размеру присоединения нельзя оценить гибкость всего участка. Посмотрите ассортимент Z-образных элементов ППУ ОЦ и сверьте выбранное исполнение с проектом. Оцинкованную оболочку предусматривают для надземных трасс, проходных каналов и тоннелей с учётом условий проекта.

Конструкция и изоляция

В конструкции различают рабочую трубу из стали 20, слой пенополиуретана и наружную оцинкованную оболочку. Диаметр стальной трубы составляет 273 мм, стенка — 7 мм; это размеры рабочей части, а не наружные габариты изолированного узла. ППУ уменьшает теплопотери, оцинкованный металл защищает изоляцию. Тип изоляции — 1. Монтажные длины и положение изгибов сверяют с чертежом. После соединения труб изоляцию стыков и наружную защиту восстанавливают по принятой технологии.

Подбор и заказ

Подбор начинайте с чертежа участка: проверьте присоединения трубы 273х7 мм, длины плеч, смещение и место для изолированного узла. В заявку включите наименование, тип изоляции 1, оцинкованную оболочку и количество. Для соединения наружной защиты соседних участков дополнительно уточните размеры оболочки. Если проект предусматривает естественную компенсацию, приложите схему опор и расчётные требования. Если требуется купить фитинги ППУ ОЦ для этого участка, включите выбранные позиции в общую заявку. Передайте документы в «Полихимпласт», чтобы обсудить производство изделий, их цену и условия заказа.
