Элемент с кабельным выводом 32 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Элемент с кабельным выводом служит промежуточной точкой подключения системы оперативного дистанционного контроля на изолированном трубопроводе. Стальная труба диаметром 32 мм сохраняет проточную линию, а кабельный узел обеспечивает связь с внешними электрическими соединениями. Положение вывода задают на схеме СОДК с учётом доступа при монтаже и обслуживании. Исполнение в оцинкованной оболочке выбирают для надземных участков, проходных каналов и тоннелей. Для сравнения исполнений этой категории можно подобрать изделия и сверить размеры с проектом. Сам элемент не выполняет измерения: для контроля используют предусмотренные проектом приборы.

Конструкция и изоляция

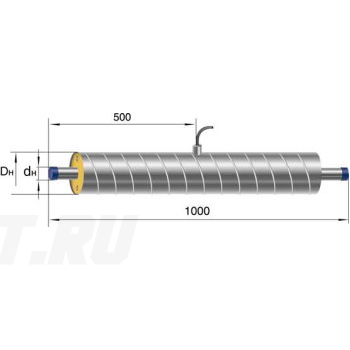

Стальная проточная часть диаметром 32 мм имеет стенку толщиной 3 мм и изготовлена из стали 20. ППУ изоляция типа 1 окружает рабочую трубу, оцинкованная оболочка защищает теплоизоляционный слой снаружи. Кабельный узел позволяет подключить внешнюю часть системы контроля к проводникам в теплоизоляции. Наружный металл и сигнальная цепь выполняют разные функции. При соединении участков берегут проводники и место выхода кабеля, затем восстанавливают теплоизоляцию и наружную защиту монтажных стыков по проектной технологии.

Подбор и заказ

Передайте в «Полихимпласт» наименование элемента, количество и проектную схему подключения СОДК. В спецификации укажите трубу диаметром 32 мм со стенкой 3 мм и изоляцию типа 1. Проверьте размеры наружной оболочки и доступ к кабельному соединению после монтажа. Длину кабеля, число проводников, герметизацию вывода и состав принадлежностей согласуйте по документации. Приборы контроля обсуждают отдельно от трубного элемента. Для расчёта заказа запросите цены на трубы ППУ ОЦ по спецификации соседних участков. Полная заявка позволит согласовать производство, стоимость и условия поставки выбранного исполнения.
