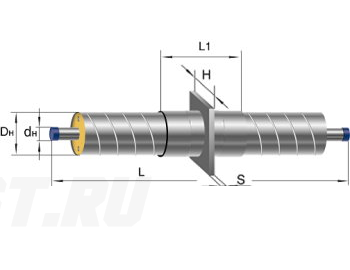

Неподвижная опора 32 мм, щит 225х16 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

При строительстве или реконструкции теплосети неподвижную опору устанавливают там, где проектом предусмотрено закрепление трубопровода. Через щит усилия от стальной трубы передаются на опорную конструкцию. Расположение узла согласуют с соседними закреплениями и участками температурной компенсации, чтобы вся линия работала по расчётной схеме. Условия работы опоры проверяют с учётом основания. Сравните неподвижные опоры в ППУ изоляции и оцинкованной оболочке с проектными требованиями к узлу. Оцинкованную оболочку выбирают для надземной прокладки, проходных каналов и тоннелей по проекту.

Конструкция и изоляция

Трубная часть выполнена из стали 20: наружный диаметр — 32 мм, толщина стенки — 3 мм. Стальной щит имеет высоту 225 мм и толщину 16 мм; эти размеры относятся к щиту, а не к оболочке. Пенополиуретан уменьшает теплопотери изолированного участка трубы, оцинкованный металл служит наружной защитой. Тип изоляции — 1. При перевозке и монтаже берегут оболочку и цинковое покрытие. После сварки рабочей трубы теплоизоляцию стыков и наружную защиту восстанавливают по принятой технологии.

Подбор и заказ

В заявку включите диаметр и толщину стенки стальной трубы, размеры щита и количество изделий. Передайте в «Полихимпласт» рабочий чертёж опорного узла и спецификацию с требованиями к исполнению. Нагрузки и конструкцию основания проверяют по проектному расчёту. На этой основе согласуйте производство и цену нужного количества опор. Уточните комплектацию опоры и согласуйте включение бетонной части основания в поставку. Для комплектации участка можно перейти к каталогу: трубы ППУ ОЦ выбирайте по спецификации. Условия поставки обсудите по заявке.
