Концевой элемент 32 мм, 650(200)ЗМ в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Концевой элемент для стальной трубы диаметром 32 мм устанавливают в месте завершения изолированного участка тепловой сети. Он оформляет окончание теплоизоляции и защищает её торец, сохраняя проход рабочей трубы открытым. Положение узла определяют по монтажной схеме с учётом примыкающих соединений. Если проект предусматривает подключение системы оперативного дистанционного контроля (СОДК), согласуют доступ к месту вывода. Для сравнения исполнений этой категории можно перейти к каталогу и сверить размеры с проектом. Исполнение в оцинкованной оболочке применяют при надземной прокладке, в проходных каналах и тоннелях.

Конструкция и изоляция

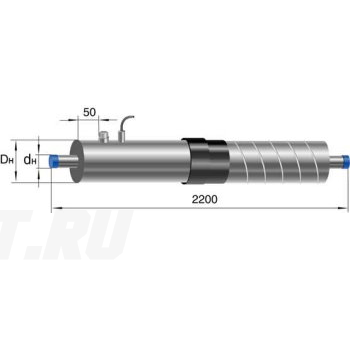

Стальная трубная часть имеет наружный диаметр 32 мм и толщину стенки 3 мм; марка стали — 20. Теплоизоляция выполнена из ППУ, тип изоляции — 1. Снаружи её закрывает оболочка из оцинкованной стали, а в месте окончания предусмотрена торцевая защита. Код 650(200)ЗМ обозначает исполнение и сохраняется без расшифровки отдельных чисел. Если требуется кабельный вывод, его устройство и герметизацию сверяют с документацией изделия. При осмотре перед монтажом проверяют состояние наружного металла и цинкового покрытия.

Подбор и заказ

Передайте в «Полихимпласт» обозначение элемента 650(200)ЗМ, количество и чертёж узла окончания теплоизоляции. В спецификации сохраните наружный диаметр трубы 32 мм, стенку 3 мм и тип изоляции 1. Размер оболочки сверяйте отдельно от размера стальной части. Если проект предусматривает подключение СОДК, приложите схему с требованиями к расположению вывода и длине кабеля. Принадлежности и условия поставки согласуйте в заявке. При подготовке спецификации используйте каталог труб ППУ ОЦ для выбора соседних участков и узлов. По данным спецификации согласуйте производство выбранного исполнения и запросите его стоимость.
