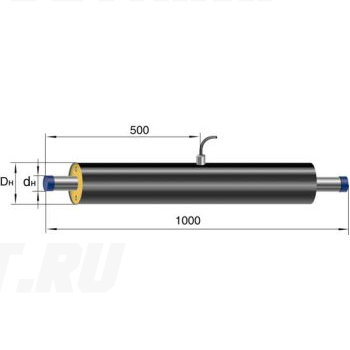

Элемент с кабельным выводом 325 мм в ППУ ПЭ изоляции ГОСТ 30732–2020

Применение

На изолированной теплотрассе промежуточный элемент с кабельным выводом обеспечивает доступ к проводникам системы ОДК. Кабель связывает их с внешними линиями и оборудованием контроля по проектной схеме. Такое подключение позволяет выполнять штатные измерения без вскрытия ППУ изоляции. Точку вывода выбирают при разработке схемы контроля теплосети, учитывая возможность подключения и последующего обслуживания. Элемент предназначен для установки на линии трубопровода. Диаметр стальной трубы — 325 мм.

Конструкция и изоляция

Основу изделия составляет стальная труба в пенополиуретановой изоляции с наружной полиэтиленовой оболочкой. Тип изоляции — 1. При подборе соединяемых участков уточните параметры труб ППУ ПЭ для оптового заказа. Кабель соединён с проводниками системы ОДК внутри слоя ППУ и выведен для внешнего подключения. Место его выхода должно оставаться герметичным, как и оболочка элемента. Теплоизоляционное исполнение согласуют с проектом и ГОСТ 30732–2020. В зоне соединения с трубопроводом после проверок стальной части восстанавливают теплоизоляцию и герметизируют монтажный стык.

Подбор и заказ

Для подбора сверяют диаметр стальной трубы с проектом теплосети и место установки со схемой ОДК. По документации уточняют размер оболочки, положение кабельного выхода и длину кабеля. Перед согласованием заказа можно посмотреть каталог. Схему соединений и состав поставки согласуют для выбранного исполнения; одного диаметра трубы для этого недостаточно. В заявке в «Полихимпласт» укажите полное наименование, промежуточное исполнение и количество изделий. Приложите спецификацию или нужный фрагмент проекта, чтобы согласовать производство и цену.
