Неподвижная опора 325 мм в ППУ ПЭ изоляции, щит 650х40 мм ГОСТ 30732–2020

Применение

Неподвижная опора закрепляет трубопровод тепловой сети в точке, указанной в проекте. Через стальной щит усилия от трубы передаются на опорную конструкцию. Чтобы купить теплоизолированные трубы ППУ ПЭ оптом, укажите нужное количество. Такие узлы задают границы участков, для которых рассчитывают температурные перемещения и выбирают способы их компенсации. Место установки определяют по схеме трассы с учётом соседних опор и компенсирующих участков. Опору включают в эту схему по результатам расчёта нагрузок: одного диаметра трубы для выбора узла недостаточно.

Конструкция и изоляция

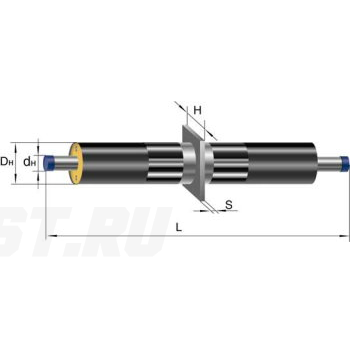

Основа изделия — стальная трубная часть и щит. Диаметр стальной трубы — 325 мм, высота щита — 650 мм, толщина — 40 мм. Пенополиуретан обеспечивает теплоизоляцию, а наружная полиэтиленовая оболочка защищает её от влаги. Тип изоляции — 1. Стальная труба находится внутри слоя ППУ; оболочка не заменяет несущую часть опоры. Железобетонную конструкцию узла определяют по проекту и отдельно согласуют её включение в поставку. После соединения со смежными трубами восстанавливают изоляцию стыков и герметичность наружной защиты.

Подбор и заказ

Перед покупкой проверьте, что размеры трубной части и щита совпадают с обозначением в спецификации. Опору выбирают для конкретного узла, поэтому также нужны проектные сведения о нагрузках и закреплении. Перед подбором можно узнать подробнее. Состав заказа согласуйте отдельно: название изделия не определяет комплектность бетонной части. В заявке в «Полихимпласт» сохраните полное обозначение опоры и укажите количество. По этой спецификации уточните производство выбранного исполнения, цену и условия заказа.
