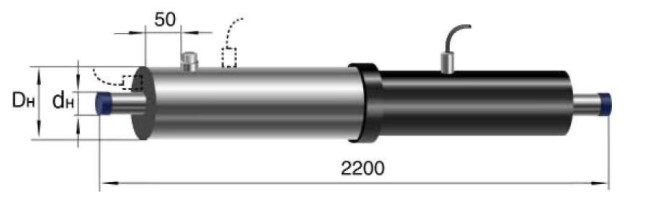

Концевой элемент 325 мм в ППУ ПЭ изоляции, 650(200)ЗМ ГОСТ 30732–2020

Артикул: -

Артикул: -

Концевой элемент 325 мм в ППУ ПЭ изоляции и полиэтиленовой оболочке по ГОСТ 30732–2020. Наружный диаметр стальной трубы — 325 мм; исполнение — 650(200)ЗМ. Тип изоляции — 1. Концевой элемент служит для защиты торца ППУ изоляции. Место установки и подключение ОДК определяют по проекту тепловой сети. Передайте в «Полихимпласт» спецификацию с обозначением изделия и количеством. Производство, цену и состав заказа уточните по заявке.

Отправить заявку на расчетPDF, Word, Excel, изображения · до 5 файлов

Внутренний диаметр
300 мм
Наружный диаметр трубы
325 мм
Толщина стенки трубы
7 мм
Толщина стенки полиэтиленовой трубы-оболочки Sп
5.6 мм
Наружный диаметр оболочки
450 мм

Заказ по телефону8-800-700-71-80

Подходящие фасонные элементы

Применение

Вводы в здания
Элемент на вводе в тепловой пункт с выводом кабеля через заглушку.
Тепловые камеры
Закрывает изоляцию участка перед арматурой в камере.
Границы проекта
Проводники закольцованы там, где точки контроля нет.
Котельные
Начальная точка контроля на выводе сети от источника тепла.
Реконструкция
Элементы по чертежу для стыковки нового участка с действующей сетью.

Наши объекты

Реконструкция теплотрассы в г. Арзамас

Поставка теплоизолированных труп ППУ в оцинкованной оболочке для реконструкции участка теплотрассы.

Реконструкция котельной в Нижнем Новгороде

Поставка теплоизоляционных материалов для выполнения работ по реконструкции котельной в Автозаводском районе Нижнего Новгорода.

Ремонт технологогического трубопровода

Поставка труб и комплектующих для ремонта технологического трубопровода на предприятии «Альфахим».

Обустройство инженерных сетей

Поставка теплоизолированных труб для подземной прокладки в ЖК «Современный»

Ремонт магистрального трубопровода

Изготовление и поставка защитных кожухов для ремонта магистрального трубопровода на Дзержинском химическом предприятии.

Заявка на концевые элементы

Напишите диаметры, количество и исполнение — с кабелем вывода или с закольцовкой

Сертификаты

Производим по ГОСТ 30732-2020

С каждой отгрузкой передаём паспорт качества на партию, сертификаты соответствия и сертификаты на материалы. Гарантия на эксплуатацию — 10 лет с даты отгрузки.

Применение

Наружный диаметр стальной трубы — 325 мм; исполнение — 650(200)ЗМ. Концевой элемент устанавливают там, где заканчивается участок трубопровода в ППУ изоляции. Он закрывает торец теплоизоляционного слоя; место установки определяют по схеме тепловой сети. Если требуется кабельный вывод ОДК, его размещение увязывают со схемой контроля. Назначение изделия связано с завершением изоляции, а не с остановкой потока в трубе. При комплектации теплосети учитывают функцию изделия и его положение относительно других фасонных частей.

Конструкция и изоляция

Стальная трубная часть концевого элемента находится внутри слоя ППУ с наружной полиэтиленовой оболочкой. Торцевая заглушка защищает теплоизоляцию от внешних воздействий и не перекрывает проход трубы. Перед согласованием заказа можно выбрать стальные трубы ППУ ПЭ. Тип изоляции — 1. Размеры исполнения 650(200)ЗМ, расположение присоединений и способ подключения ОДК сверяют по чертежу изготовителя. Если предусмотрен кабельный вывод, его выполняют с герметичной защитой места выхода. При монтаже сохраняют целостность оболочки и восстанавливают теплоизоляцию стыков и защиту от влаги.

Подбор и заказ

При заказе концевого элемента сохраните диаметр трубы и полное обозначение 650(200)ЗМ. По проекту уточните размеры полиэтиленовой оболочки, конструкцию торцевой защиты и требования к подключению ОДК. Представленные в каталоге концевые элементы в ППУ ПЭ изоляции для теплоснабжения подбирают по проектной спецификации. Если нужен кабельный вывод, его положение и состав заказа согласуйте отдельно. Сверьте эти данные с чертежом узла, чтобы изделие подходило к примыкающему участку теплосети. При обращении в «Полихимпласт» укажите нужное количество: это позволит обсудить производство и цену заказа.

Внутренний диаметр	300 мм
Наружный диаметр трубы	325 мм
Толщина стенки трубы	7 мм
Толщина стенки полиэтиленовой трубы-оболочки Sп	5.6 мм
Наружный диаметр оболочки	450 мм
Толщина стенки оцинкованной оболочки Sп	0.8 мм
Единица измерения	шт.
Длина неизолированной части изделия L	150 мм
Размер L1min	140.7 мм
ГОСТ, ТУ, серия	ГОСТ 30732-2020
Предыдущий ГОСТ	30732-2006
Устаревшая маркировка	Концевой элемент трубопровода с кабелем вывода Ст 325-1-ППУ-ПЭ ГОСТ 30732-2006
