Элемент с кабельным выводом 426 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Промежуточный элемент с кабельным выводом устанавливают в точке подключения к проводникам системы оперативного дистанционного контроля теплосети. Трубная часть диаметром 426 мм продолжает рабочую линию, а вывод связывает проводники в изоляции с внешней схемой контроля. Место подключения определяют по проекту, учитывая доступ к кабелю и соединениям. Исполнение с оцинкованной оболочкой применяют при надземной прокладке, в проходных каналах и тоннелях. Сравните промежуточные элементы с кабельным выводом ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Работу приборов контроля предусматривают в общей схеме СОДК.

Конструкция и изоляция

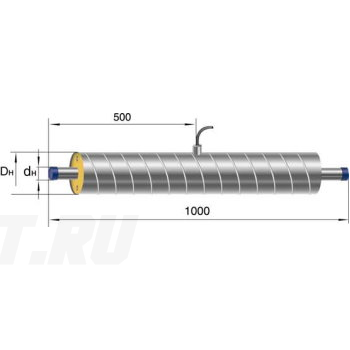

Стальная проточная часть диаметром 426 мм имеет стенку толщиной 7 мм и изготовлена из стали 20. ППУ изоляция типа 1 окружает рабочую трубу, оцинкованная оболочка защищает теплоизоляционный слой снаружи. Кабельный узел позволяет подключить внешнюю часть системы контроля к проводникам в теплоизоляции. Наружный металл и сигнальная цепь выполняют разные функции. При соединении участков берегут проводники и место выхода кабеля, затем восстанавливают теплоизоляцию и наружную защиту монтажных стыков по проектной технологии.

Подбор и заказ

Для подбора укажите наружный диаметр трубы 426 мм, стенку 7 мм, тип изоляции 1 и количество изделий. Приложите спецификацию и схему СОДК с местом подключения. Согласуйте положение вывода, длину кабеля, число проводников и требования к защите места выхода. Проверьте габариты оболочки и соединение с соседними участками. Терминалы, детекторы и внешние принадлежности уточните отдельно по проекту. В общей заявке можно обсудить изготовление фасонных изделий ППУ ОЦ для соединения соседних участков. По этим данным в «Полихимпласт» можно согласовать производство выбранного исполнения и запросить расчёт стоимости.
