Z-образный элемент 426х7 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

Z-образный элемент 426х7 мм используют для соединения труб на участке со смещением трассы. При ремонте или строительстве теплосети его геометрию согласуют с расположением соседних участков и опор. Если изгибы участвуют в естественной компенсации температурных перемещений, длины плеч и закрепления проверяют расчётом. Каталожный размер трубы сам по себе не задаёт компенсирующую способность. Начните подбор Z-образных элементов ППУ ОЦ со сверки присоединений и доступного места для монтажа. Исполнение в оцинкованной оболочке применяют в проектных схемах надземной прокладки, проходных каналов и тоннелей.

Конструкция и изоляция

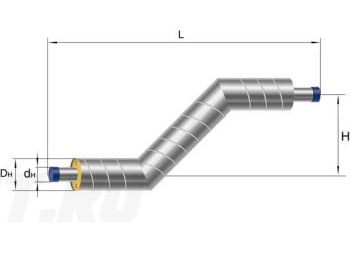

Z-образную форму образует рабочая стальная часть с изгибами и соединяющим их участком. Труба из стали 20 имеет наружный диаметр 426 мм и стенку 7 мм. Пенополиуретан служит теплоизоляцией, а оцинкованная оболочка закрывает его снаружи; тип изоляции — 1. Размеры оболочки проверяют отдельно от размеров стальной части. Габариты узла и радиусы изгибов уточняют по рабочему чертежу. Перед монтажом осматривают наружный металл и цинковое покрытие, уделяя внимание местам будущих соединений.

Подбор и заказ

При замене участка сравните проектную геометрию с фактическим положением труб и закреплений. Для заявки нужны обозначение Z-образного элемента 426х7 мм, тип изоляции 1, количество и чертёж с монтажными длинами. Отдельно проверьте габариты оцинкованной оболочки и возможность соединения с соседними участками. Требования к работе узла при тепловых перемещениях передайте вместе с расчётной схемой. Для комплектации участка согласуйте производство фитингов ППУ ОЦ по общей спецификации. В «Полихимпласт» согласуйте производство по этим данным и запросите расчёт стоимости заказа.
