Неподвижная опора 426 мм, щит 750х40 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

В тепловой сети неподвижная опора задаёт точку закрепления участка. Относительно неё рассматривают температурные перемещения соседних труб и работу компенсирующих элементов. Щит передаёт усилия от трубопровода на конструкцию опорного узла, поэтому место установки выбирают вместе со схемой компенсации. Диаметр трубы сам по себе не определяет допустимую нагрузку. Сравните неподвижные опоры ППУ ОЦ по размерам и монтажной геометрии перед выбором исполнения. Исполнение в оцинкованной оболочке предусматривают для надземных участков, проходных каналов и тоннелей; способ размещения узла уточняют по проекту.

Конструкция и изоляция

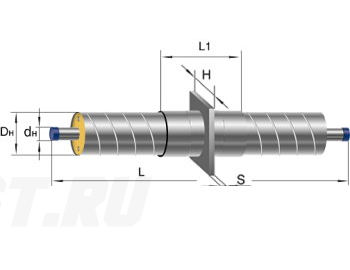

Трубная часть выполнена из стали 20: наружный диаметр — 426 мм, толщина стенки — 7 мм. Стальной щит имеет высоту 750 мм и толщину 40 мм; эти размеры относятся к щиту, а не к оболочке. Пенополиуретан уменьшает теплопотери изолированного участка трубы, оцинкованный металл служит наружной защитой. Тип изоляции — 1. При перевозке и монтаже берегут оболочку и цинковое покрытие. После сварки рабочей трубы теплоизоляцию стыков и наружную защиту восстанавливают по принятой технологии.

Подбор и заказ

Подбор начинают с расчётной схемы трубопровода и рабочего чертежа закрепления. Проверьте присоединение трубы, размеры щита, проектные нагрузки и устройство основания. Для заказа направьте в «Полихимпласт» спецификацию и количество опор, указав требуемое исполнение. Эти данные позволят обсудить производство и запросить стоимость партии. Состав поставки согласуйте до заказа, в том числе поставку бетонной части. Если требуется купить фитинги ППУ ОЦ для этого участка, включите выбранные позиции в общую заявку. Конкретный вариант узла или серию указывайте по проекту, а не по совпадению отдельных размеров.
