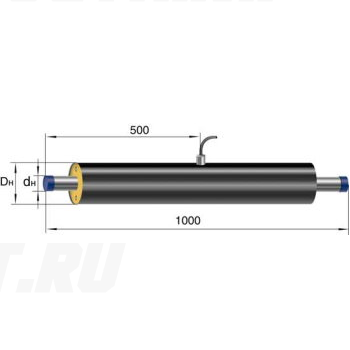

Элемент с кабельным выводом 426 мм в ППУ ПЭ изоляции ГОСТ 30732–2020

Применение

Промежуточный элемент с кабельным выводом используют для подключения проводников системы оперативного дистанционного контроля к внешним линиям и приборам ОДК. Его устанавливают в точках, предусмотренных схемой контроля теплосети. Перед подбором можно узнать подробнее о фасонных изделиях. Через кабельный вывод проводят измерения сигнальной цепи и контролируют состояние изоляции без её вскрытия. Расположение элемента на трассе выбирают по проекту, с учётом доступа к подключению при обслуживании. Наружный диаметр стальной трубы — 426 мм.

Конструкция и изоляция

Стальная трубная часть заключена в ППУ изоляцию и полиэтиленовую оболочку. Для изделия указан тип изоляции 1. Кабельный вывод связан с проводниками ОДК, расположенными в теплоизоляционном слое. Герметичность оболочки и места выхода кабеля необходима для защиты ППУ от попадания влаги. Теплоизоляционное исполнение уточняют по ГОСТ 30732–2020 и рабочей документации. Перед соединением со смежными участками проверяют состояние оболочки и торцов изоляции; защиту монтажных стыков восстанавливают при монтаже.

Подбор и заказ

При выборе элемента сопоставьте диаметр трубной части с проектом, а положение кабельного выхода — со схемой контроля. Уточните по документации длину кабеля, число проводников и нужные соединения. Представленные в каталоге промежуточные элементы с кабельным выводом в ППУ ПЭ изоляции по ГОСТ 30732–2020 подбирают по проектной спецификации. Приборы ОДК и принадлежности для подключения согласуют отдельно: их наличие в поставке не следует предполагать по названию изделия. Эти данные нужны, чтобы обсудить производство выбранного исполнения и получить расчёт цены.
