Неподвижная опора 426 мм в ППУ ПЭ изоляции, щит 750х40 мм ГОСТ 30732–2020

Применение

Щитовую неподвижную опору применяют в узлах закрепления трубопроводов отопления и тепловых сетей. Её задача — зафиксировать трубу в заданной точке и передать усилия на конструкцию, предусмотренную проектом. Чтобы купить трубы ППУ ПЭ по ГОСТ 30732–2020, подготовьте спецификацию участка. Между точками закрепления температурные перемещения должны происходить по принятой схеме компенсации. Поэтому место установки опоры выбирают вместе с расположением компенсирующих участков и других опор. Условия прокладки и нагрузки учитывают при расчёте узла, а не определяют по названию изделия.

Конструкция и изоляция

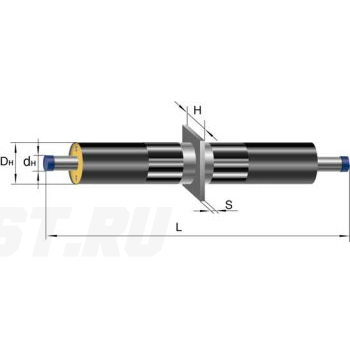

Стальная трубная часть расположена внутри ППУ изоляции с наружной полиэтиленовой оболочкой. Диаметр стальной трубы — 426 мм, высота щита — 750 мм, толщина — 40 мм. Тип изоляции — 1. Щит входит в стальную конструкцию опоры, а теплоизоляционный слой и оболочка защищают изолированные участки изделия. Габариты щита нужно сверять с рабочим чертежом: по ним нельзя самостоятельно установить несущую способность узла. Конструкцию основания определяют отдельно. Во время монтажа защищают торцы ППУ от воды и восстанавливают изоляцию соединений.

Подбор и заказ

Чтобы выбрать опору для участка теплотрассы, сравните её обозначение с рабочим чертежом и спецификацией. Проверьте диаметр трубы, параметры щита и тип изоляции. Представленные в каталоге неподвижные опоры в ППУ ПЭ изоляции по ГОСТ 30732–2020 подбирают по проектной спецификации. Для заказа в «Полихимпласт» укажите полное наименование и нужное количество. Производство, стоимость и комплектность согласуйте по заявке, отдельно уточнив состав поставки стальной и бетонной частей.
