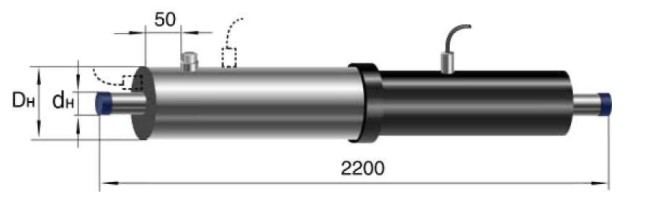

Концевой элемент 426 мм в ППУ ПЭ изоляции, 650(200)ЗМ ГОСТ 30732–2020

Артикул: -

Артикул: -

Концевой элемент 426 мм в ППУ ПЭ изоляции и полиэтиленовой оболочке по ГОСТ 30732–2020. Наружный диаметр стальной трубы — 426 мм; исполнение — 650(200)ЗМ. Тип изоляции — 1. Элемент устанавливают там, где заканчивается теплоизоляция трубопровода. Исполнение кабельного вывода для ОДК уточняют по проектной документации. Направьте в «Полихимпласт» наименование изделия, количество и чертёж узла. По этим данным уточните производство и стоимость заказа.

Отправить заявку на расчетPDF, Word, Excel, изображения · до 5 файлов

Внутренний диаметр
400 мм
Наружный диаметр трубы
426 мм
Толщина стенки трубы
7 мм
Толщина стенки полиэтиленовой трубы-оболочки Sп
7 мм
Наружный диаметр оболочки
560 мм

Заказ по телефону8-800-700-71-80

Подходящие фасонные элементы

Применение

Вводы в здания
Элемент на вводе в тепловой пункт с выводом кабеля через заглушку.
Тепловые камеры
Закрывает изоляцию участка перед арматурой в камере.
Границы проекта
Проводники закольцованы там, где точки контроля нет.
Котельные
Начальная точка контроля на выводе сети от источника тепла.
Реконструкция
Элементы по чертежу для стыковки нового участка с действующей сетью.

Наши объекты

Реконструкция теплотрассы в г. Арзамас

Поставка теплоизолированных труп ППУ в оцинкованной оболочке для реконструкции участка теплотрассы.

Реконструкция котельной в Нижнем Новгороде

Поставка теплоизоляционных материалов для выполнения работ по реконструкции котельной в Автозаводском районе Нижнего Новгорода.

Ремонт технологогического трубопровода

Поставка труб и комплектующих для ремонта технологического трубопровода на предприятии «Альфахим».

Обустройство инженерных сетей

Поставка теплоизолированных труб для подземной прокладки в ЖК «Современный»

Ремонт магистрального трубопровода

Изготовление и поставка защитных кожухов для ремонта магистрального трубопровода на Дзержинском химическом предприятии.

Заявка на концевые элементы

Напишите диаметры, количество и исполнение — с кабелем вывода или с закольцовкой

Сертификаты

Производим по ГОСТ 30732-2020

С каждой отгрузкой передаём паспорт качества на партию, сертификаты соответствия и сертификаты на материалы. Гарантия на эксплуатацию — 10 лет с даты отгрузки.

Применение

Наружный диаметр стальной трубы — 426 мм; исполнение — 650(200)ЗМ. Концевой элемент применяют в точке завершения изолированного участка трубопровода. Чтобы купить трубы ППУ ПЭ для системы отопления, укажите нужное количество. Его задача — оформить и защитить торец теплоизоляции. В исполнении с кабельным выводом элемент используют для подключения ОДК по проекту. Торцевая заглушка закрывает изоляционный слой, сохраняя проход стальной трубы для теплоносителя. Габариты и положение изделия уточняют до монтажа: это помогает согласовать узел с фактической трассой.

Конструкция и изоляция

Концевой элемент состоит из стальной трубной части, слоя пенополиуретана и наружной полиэтиленовой оболочки. Защитная заглушка закрывает торец теплоизоляции, сохраняя проход для теплоносителя. Тип изоляции — 1. Обозначение 650(200)ЗМ сохраняют при сверке с чертежом: конструкцию заглушки и подключение ОДК проверяют по документации на изделие. Кабельный вывод, если он предусмотрен, требует герметизации. До монтажа открытые торцы ППУ защищают от воды, а после соединения труб изоляцию монтажных стыков восстанавливают.

Подбор и заказ

В заявку на концевой элемент включите размер трубы и обозначение 650(200)ЗМ целиком. По чертежу уточните габариты, конструкцию заглушки изоляции и необходимость кабельного подключения. Чтобы купить концевые элементы в ППУ ПЭ изоляции, согласуйте присоединительные размеры. Положение вывода и требования к кабелю согласуйте по документации изготовителя, если проект предусматривает подключение ОДК. Сверьте выбранное исполнение со схемой завершения изолированного участка. Производство выбранного исполнения, цену и состав заказа уточните в «Полихимпласт» по вашей спецификации.

Внутренний диаметр	400 мм
Наружный диаметр трубы	426 мм
Толщина стенки трубы	7 мм
Толщина стенки полиэтиленовой трубы-оболочки Sп	7 мм
Наружный диаметр оболочки	560 мм
Толщина стенки оцинкованной оболочки Sп	1 мм
Единица измерения	шт.
Длина неизолированной части изделия L	210 мм
Размер L1min	188.7 мм
ГОСТ, ТУ, серия	ГОСТ 30732-2020
Предыдущий ГОСТ	30732-2006
Устаревшая маркировка	Концевой элемент трубопровода с кабелем вывода Ст 426-1-ППУ-ПЭ ГОСТ 30732-2006
